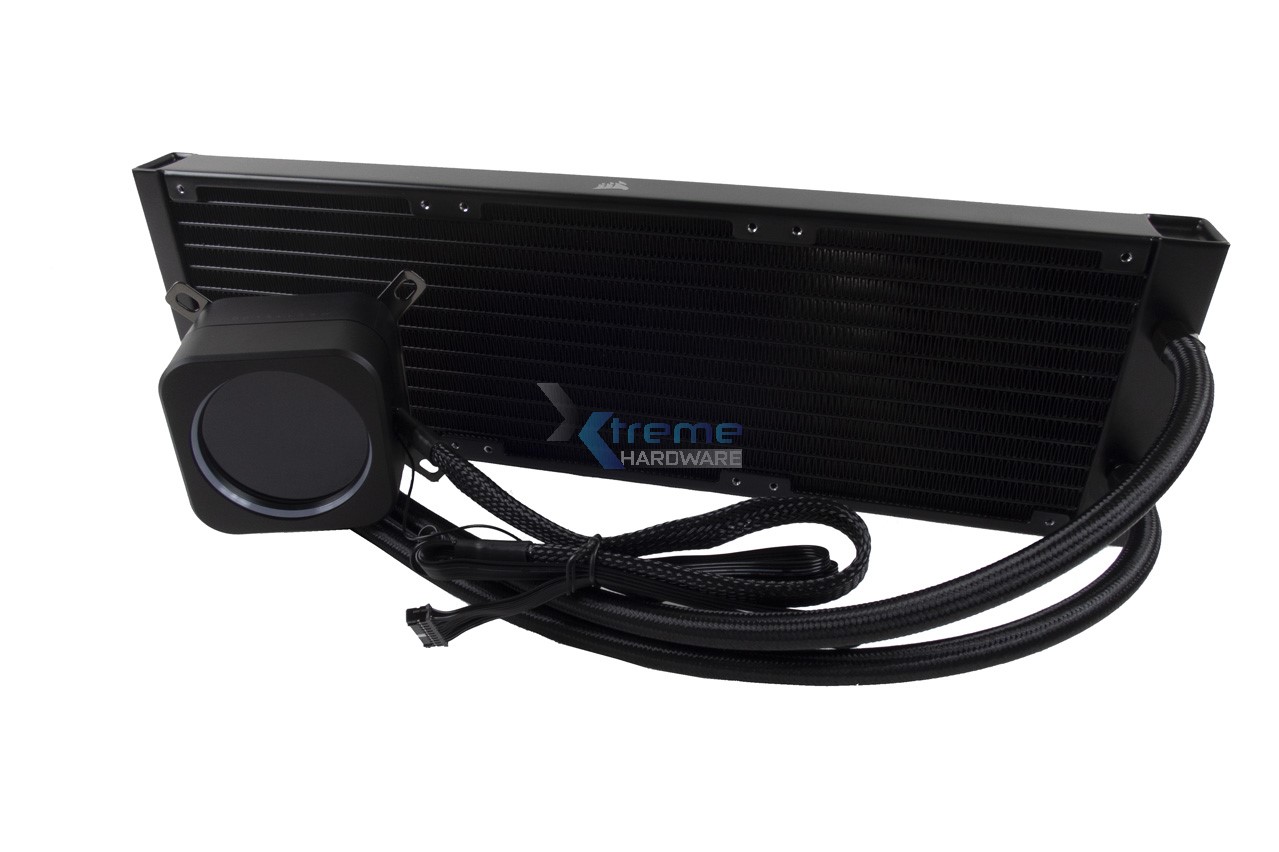

Il Corsair iCUE H150i ELITE LCD si presenta esteticamente identico al modello iCUE H150i ELITE CAPELLIX fatta eccezione per il blocco pompa/waterblock. Corsair, per la nuova serie, ha rilasciato solo la versione di colore Nero ma non è escluso che nei prossimi mesi vedremo anche la variante di colore Bianco proprio come la serie ELITE CAPELLIX. Attualmente i modelli facenti parte dell’odierna serie sono l’H100i, l’H150i e infine l’H170i. Si parte in ordine con un radiatore da 240 mm passando per un 360 mm fino ad arrivare ad un gigante 420 mm. Il modello H150i si caratterizza dunque per un radiatore da 360 mm e le dimensioni complessive sono di 397 x 120 x 27 mm. Il peso si attesta a 1 Kg e passa grammi.

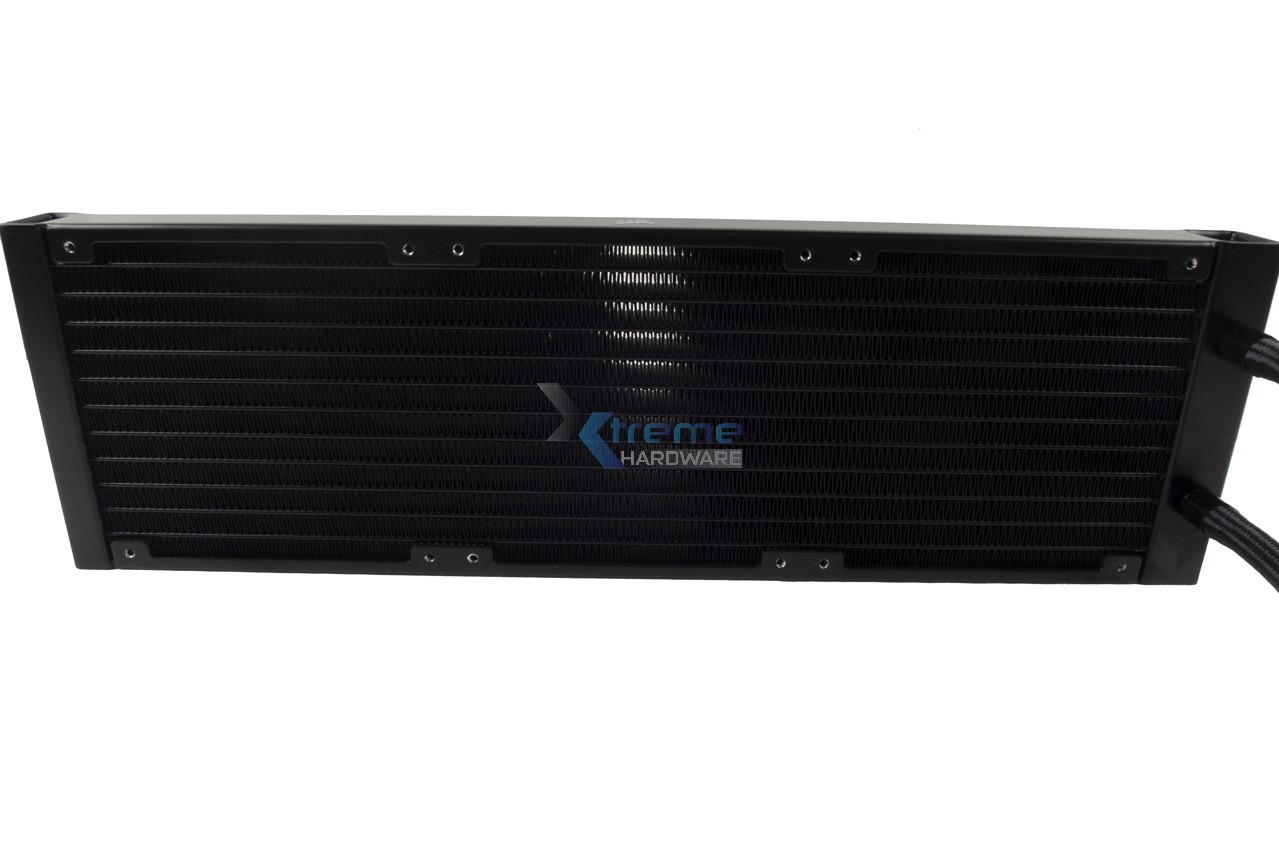

Il radiatore in alluminio mostra come sempre una verniciatura di colore nero. La superficie del perimetro è liscia.

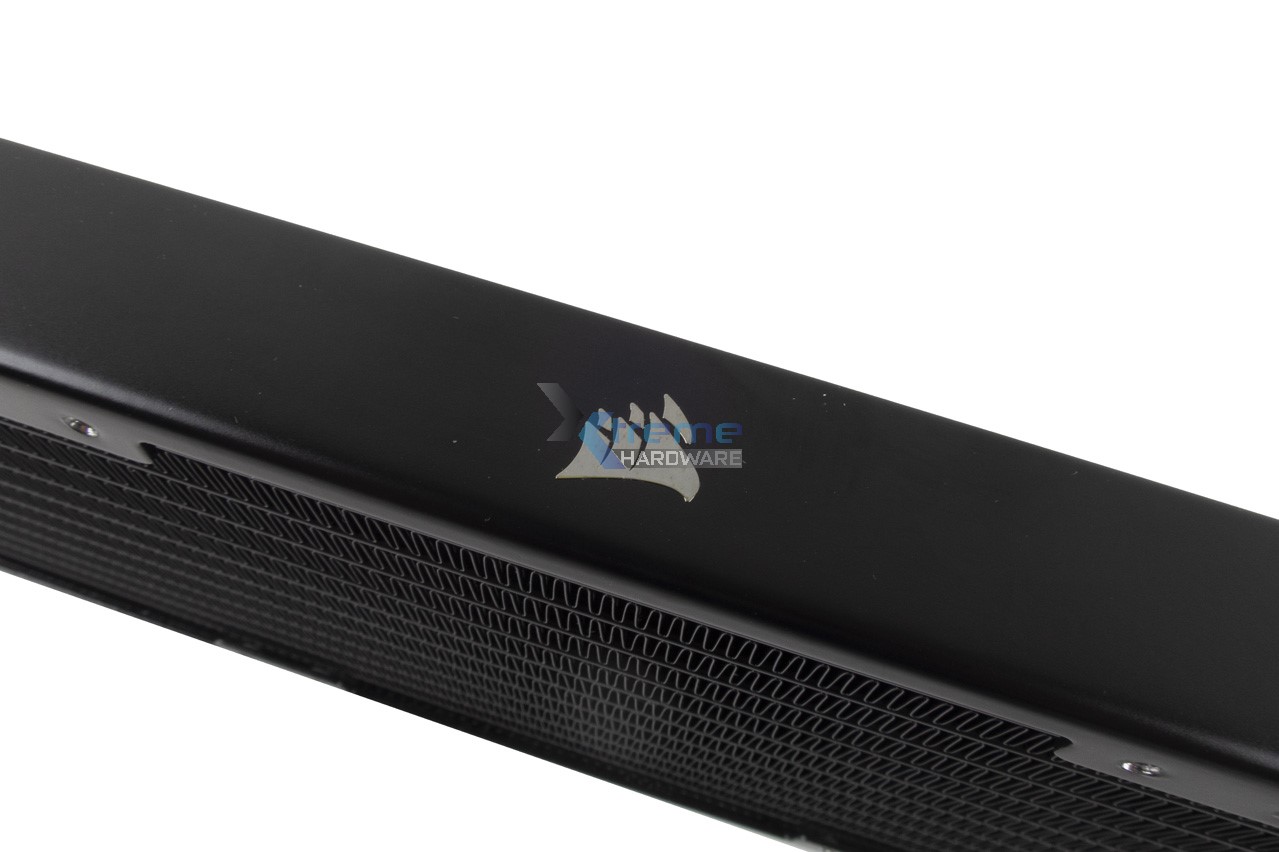

Su ambo i lati in posizione centrale troviamo il logo di colore argento di Corsair.

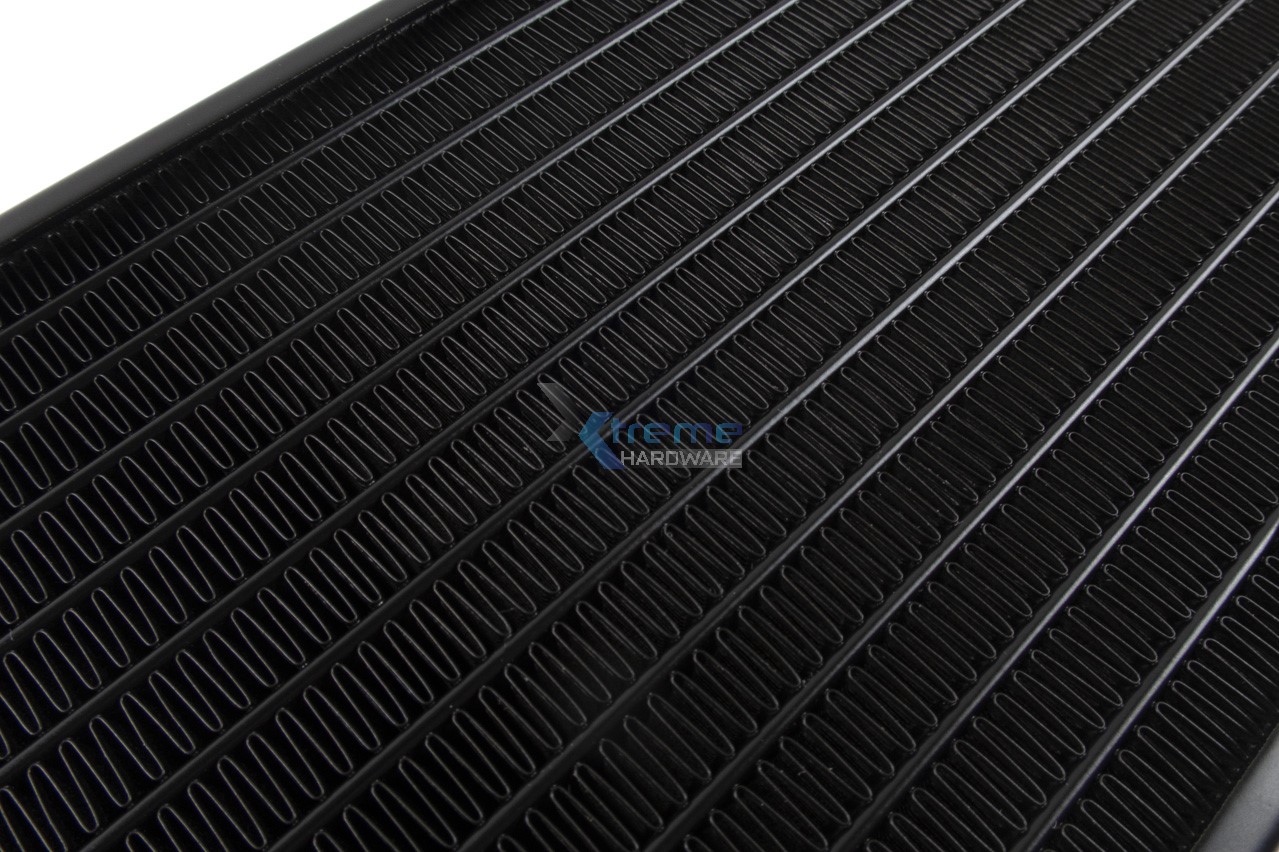

Il corpo lamellare ha una buona densità proprio come il modello ELITE CAPELLIX.

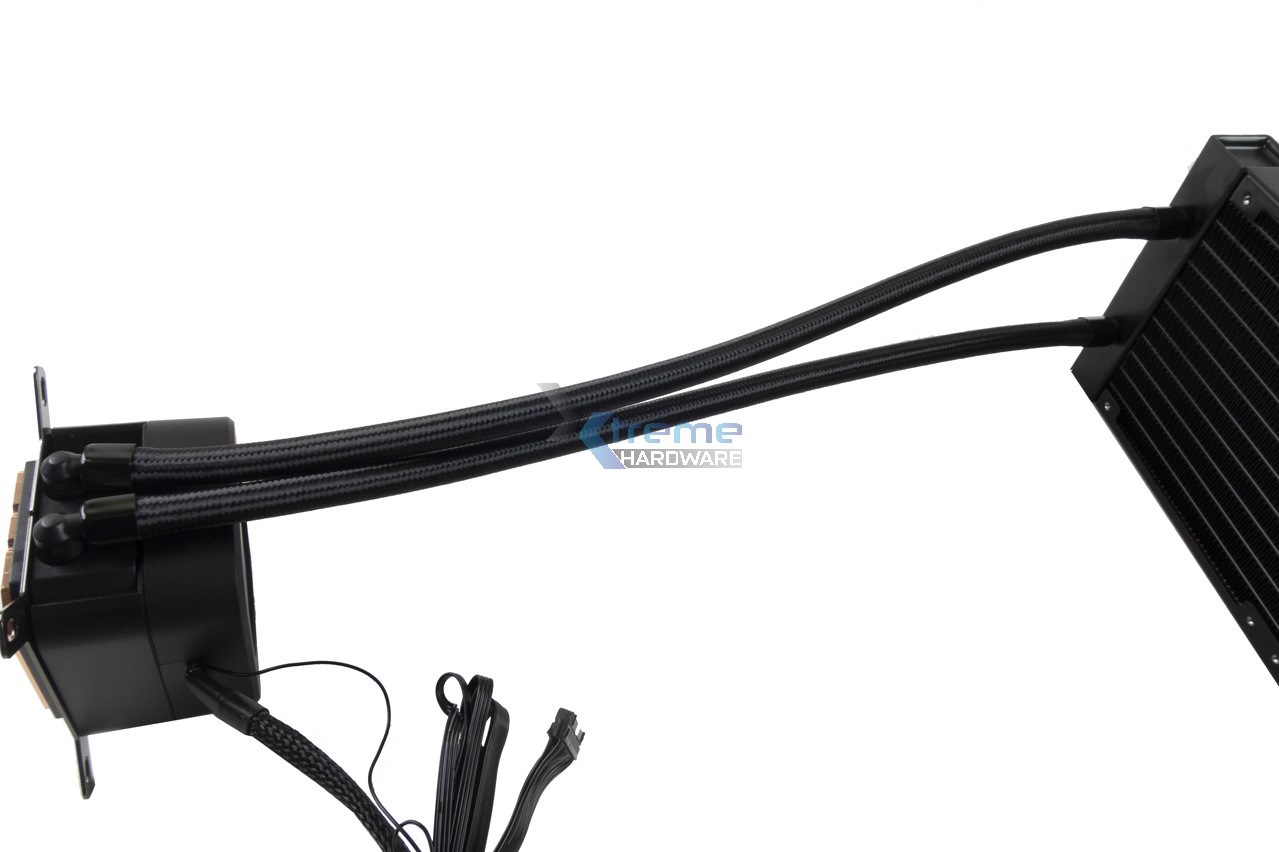

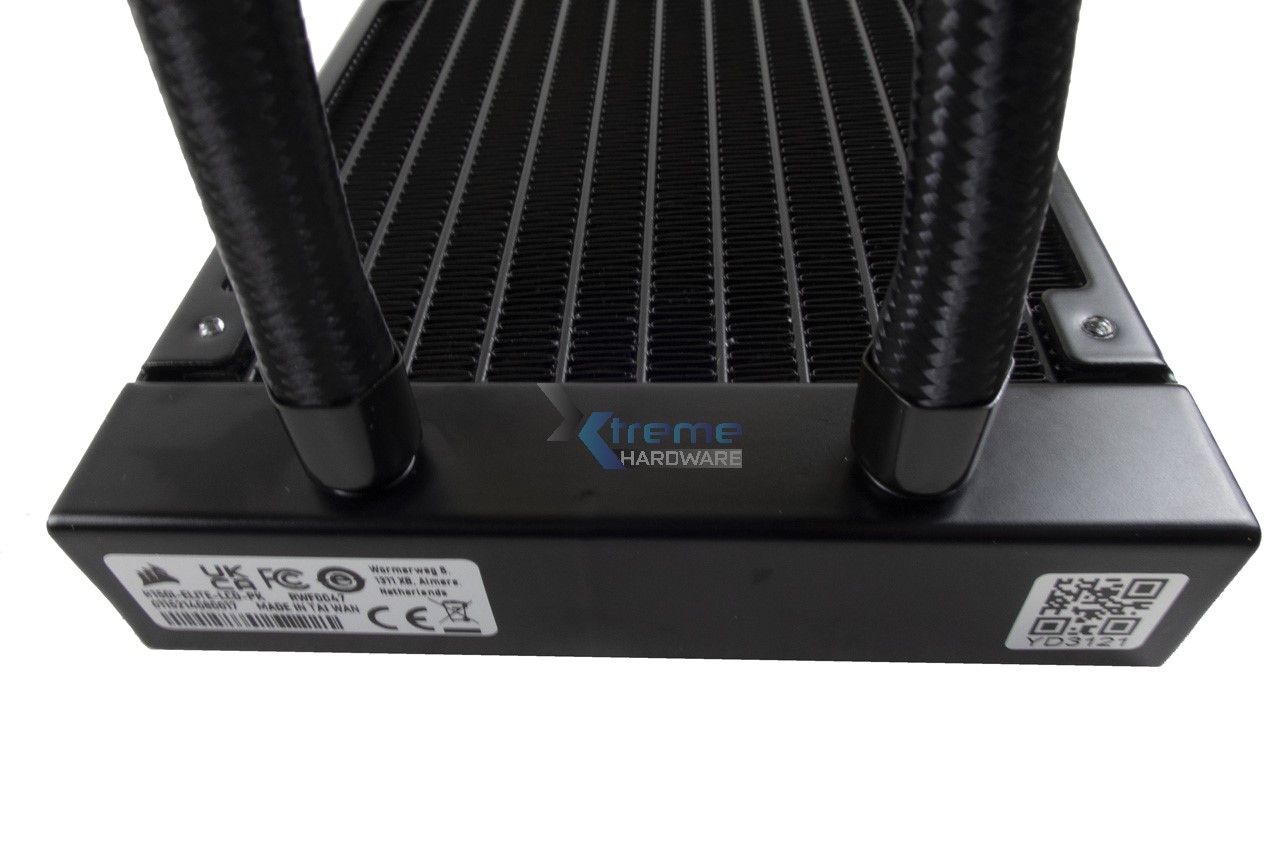

Lateralmente troviamo i due raccordi proprietari che innestano i tubi flessibili da e per il corpo pompa/waterblock.
Per l’H150i ELITE LCD troviamo tubi con una lunghezza di 380 mm. Lunghezza abbastanza standard in molti modelli di AIO Corsair.

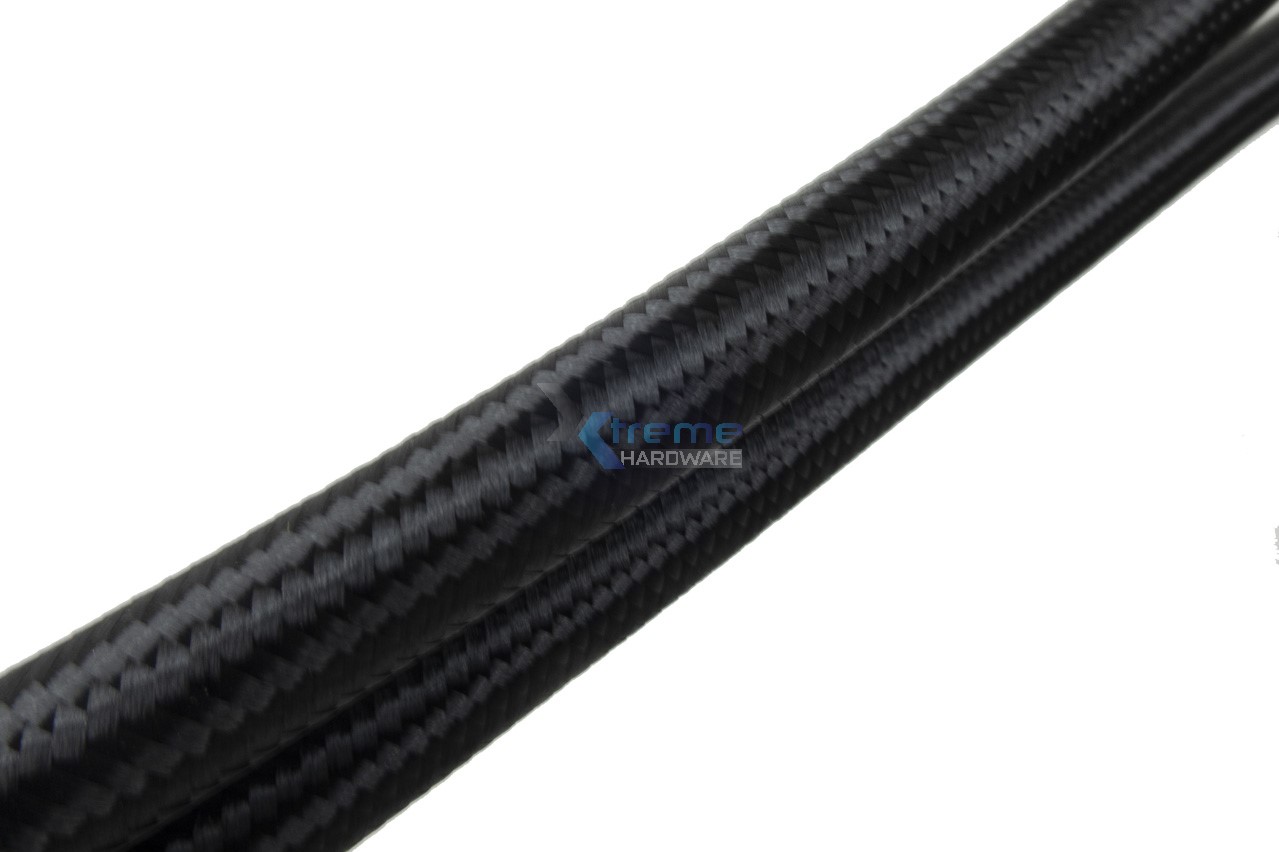

Questi sono molto flessibili e sono rivestiti in nylon con trama sleeved in modo da essere gradevoli al tatto e soprattutto efficaci nel movimento di flessione per l’installazione.

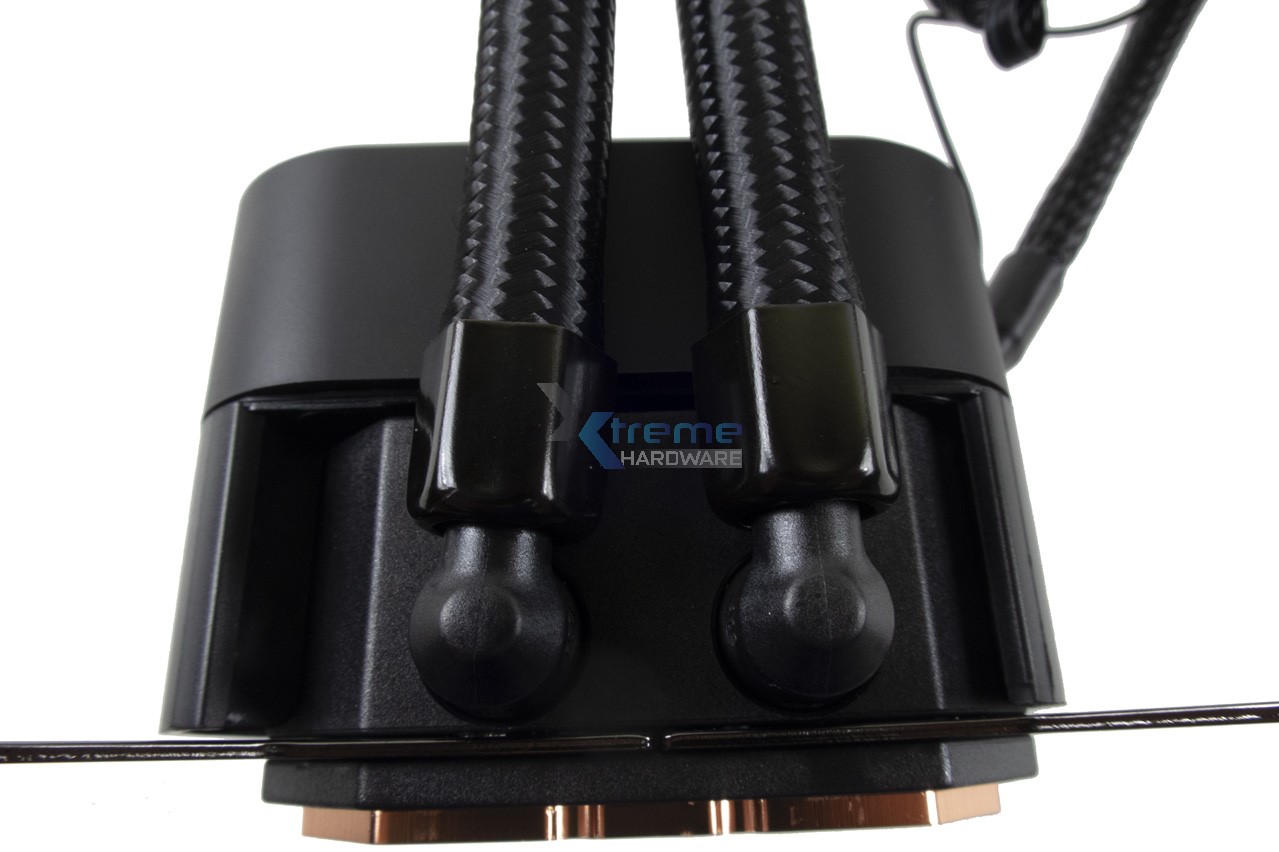

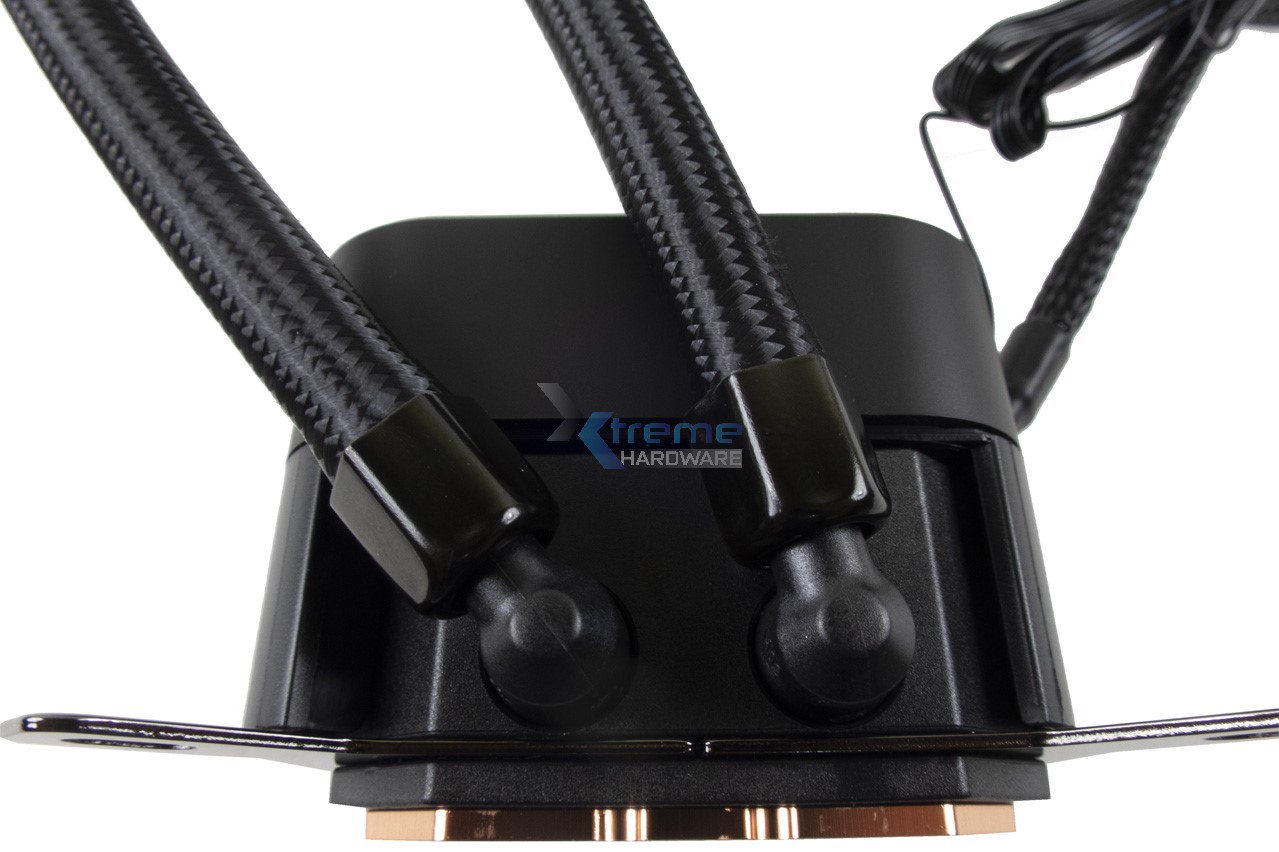

I tubi si vanno infine ad innestare nei due raccordi a L/90 gradi presenti nel blocco pompa/waterblock.
E’ possibile ruotarli sul proprio asse di qualche grado in modo da ottimizzare l’installazione.

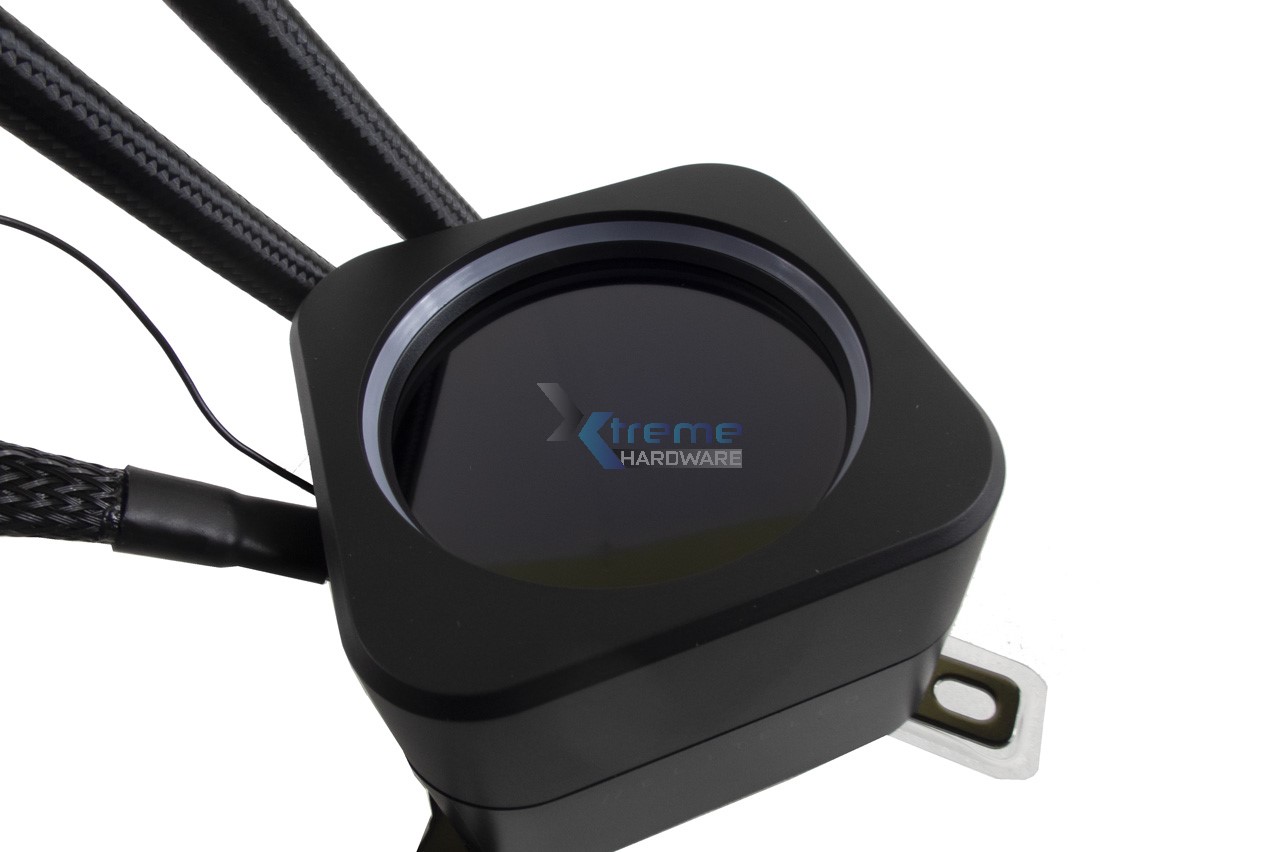

Dai tubi e raccordi arriviamo al blocco pompa/waterblock che mostrano, possiamo dire, la vera chicca di questo modello. La struttura è interamente in plastica e le dimensioni sono relativamente compatte. La struttura a differenza di quella presente sull’H150i ELITE CAPELLIX ha bordi arrotondati. La colorazione è nera e riprende il medesimo colore del radiatore.
Nella parte superiore arriviamo finalmente a vedere il display LCD IPS da 2,1’’ integrato. Il display ha una risoluzione di 480 x 480 pixels ed una luminosità di 600 cd/m2. Il refresh rate invece si attesta ad un 30 Hz personalizzabile. Il display permette di riprodurre immagini da 16,7 milioni di colori con una profondità del colore di 24 bit. Dall'immagine a seguire è possibile anche intravedere l'anello RGB che aumenterà gli effetti di lluminazione oltre a quelli già possibili sul display direttamente. Vedremo nel prossimo capitolo cosa e come potremo riprodurre.

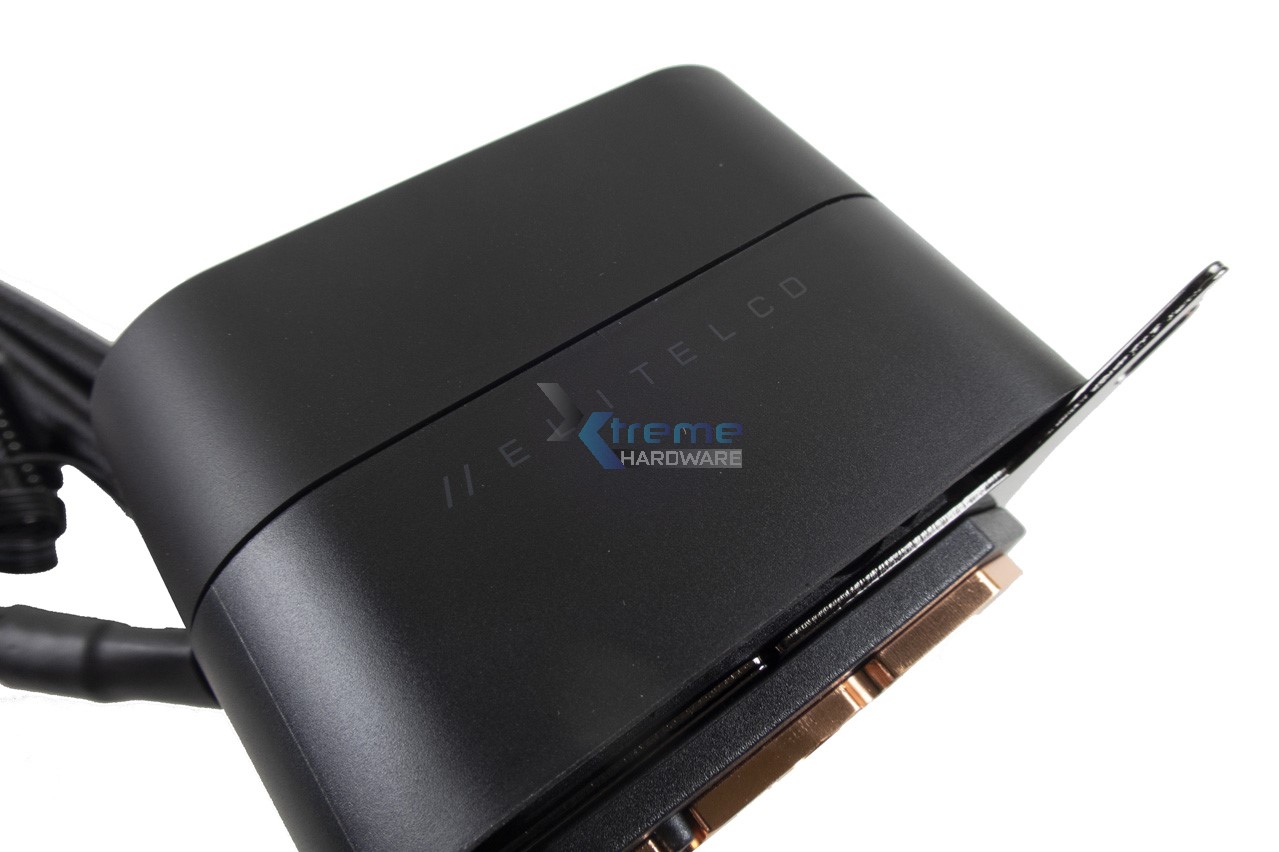

Sulla struttura in plastica non mancano dettagli che richiamano la serie dell’AIO.

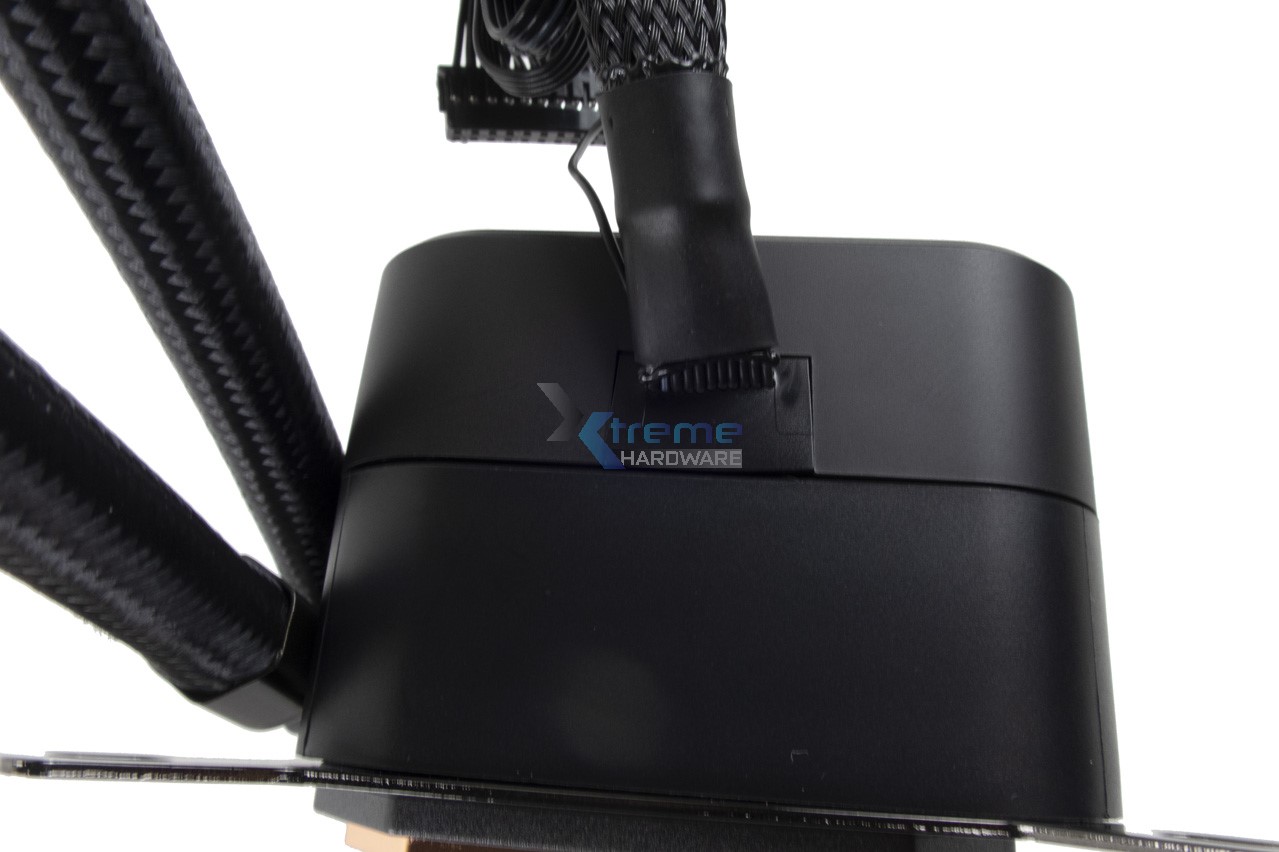

Oltre ad un unico e generoso cavo (composto da diversi cavi interni) che permetterà di sfruttare le varie possibilità del display e del blocco pompa.

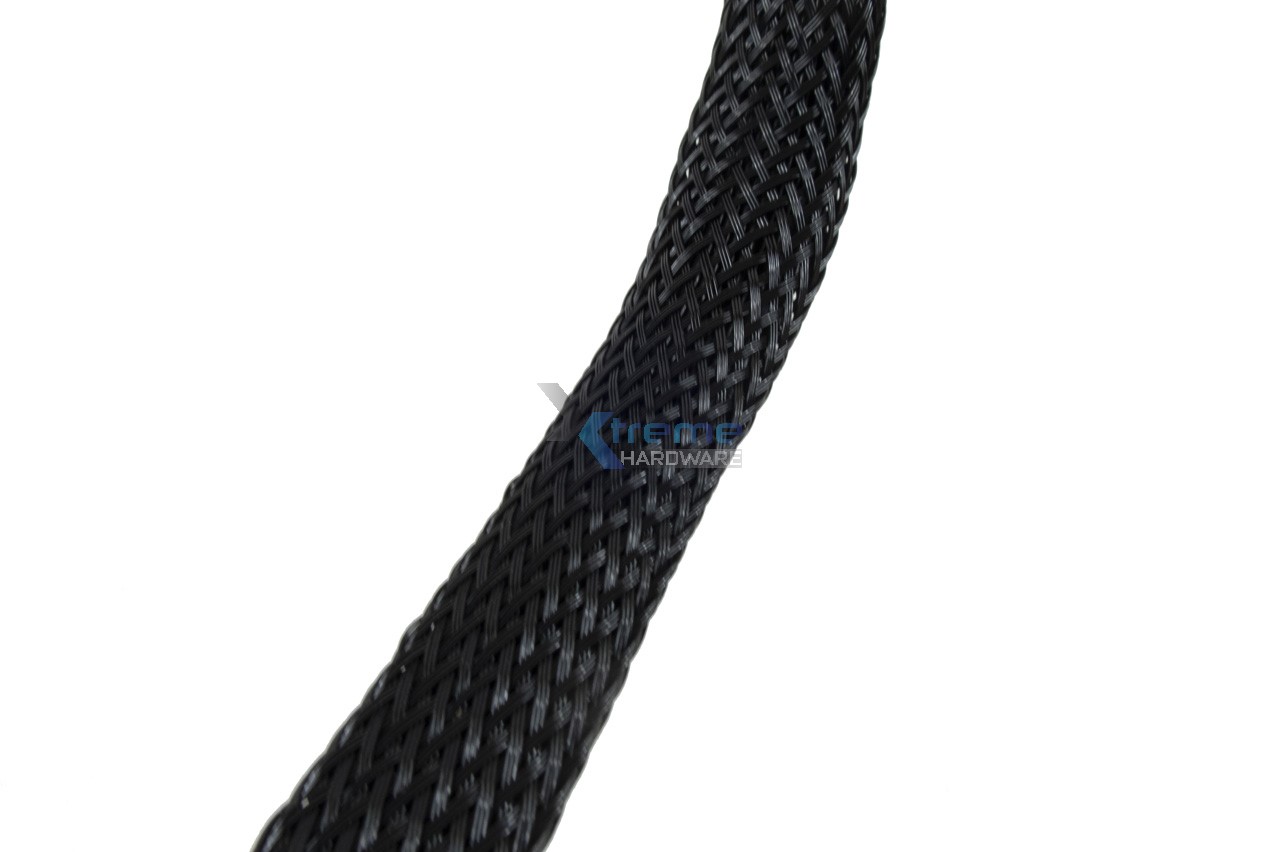

Il cavo è rivestito in treccia di tessuto per ‘’compattare’’ i cavi e provare a ridurre l’ingombro.

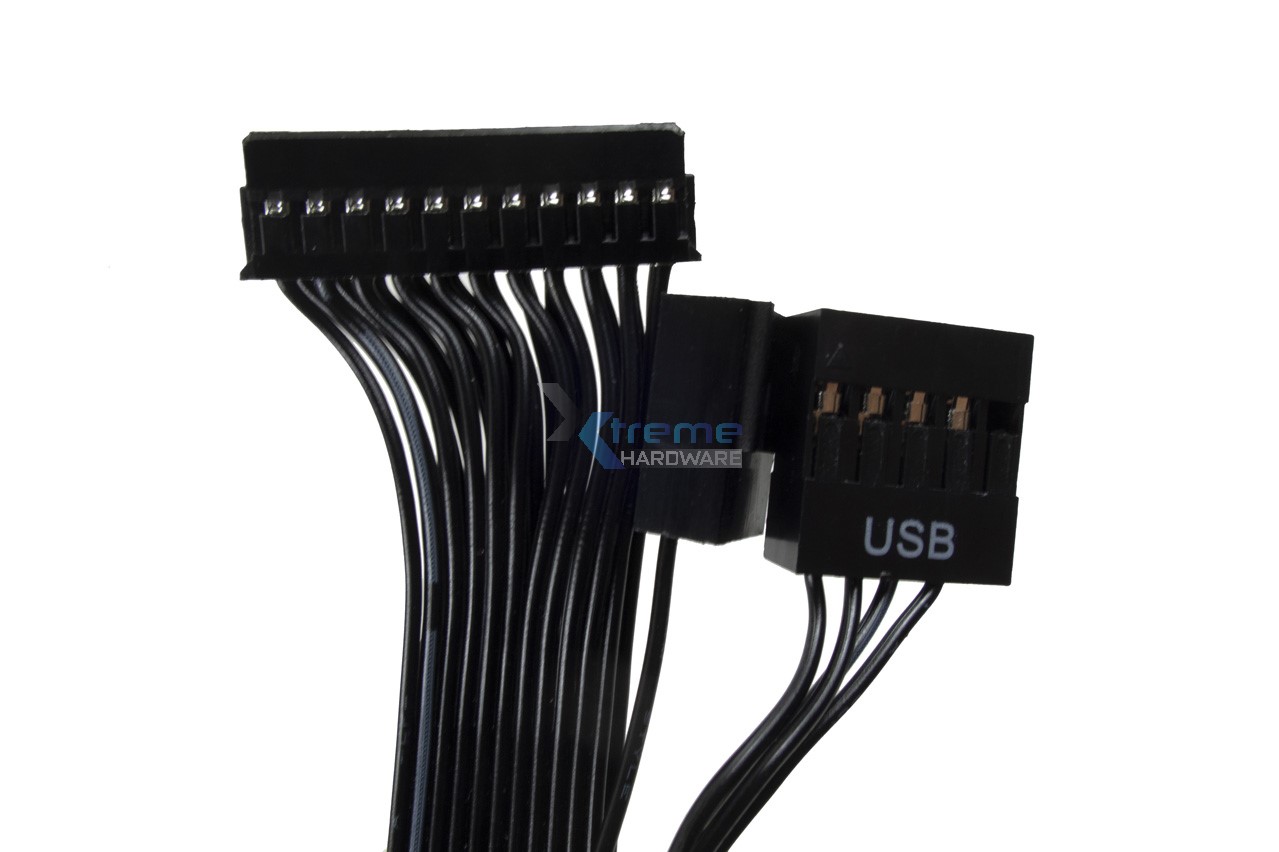

I connettori che dovremo poi collegare saranno uno per il controller Commander CORE, il cavo della pompa e infine il cavo USB per interfacciare il tutto al software Corsair iCUE.

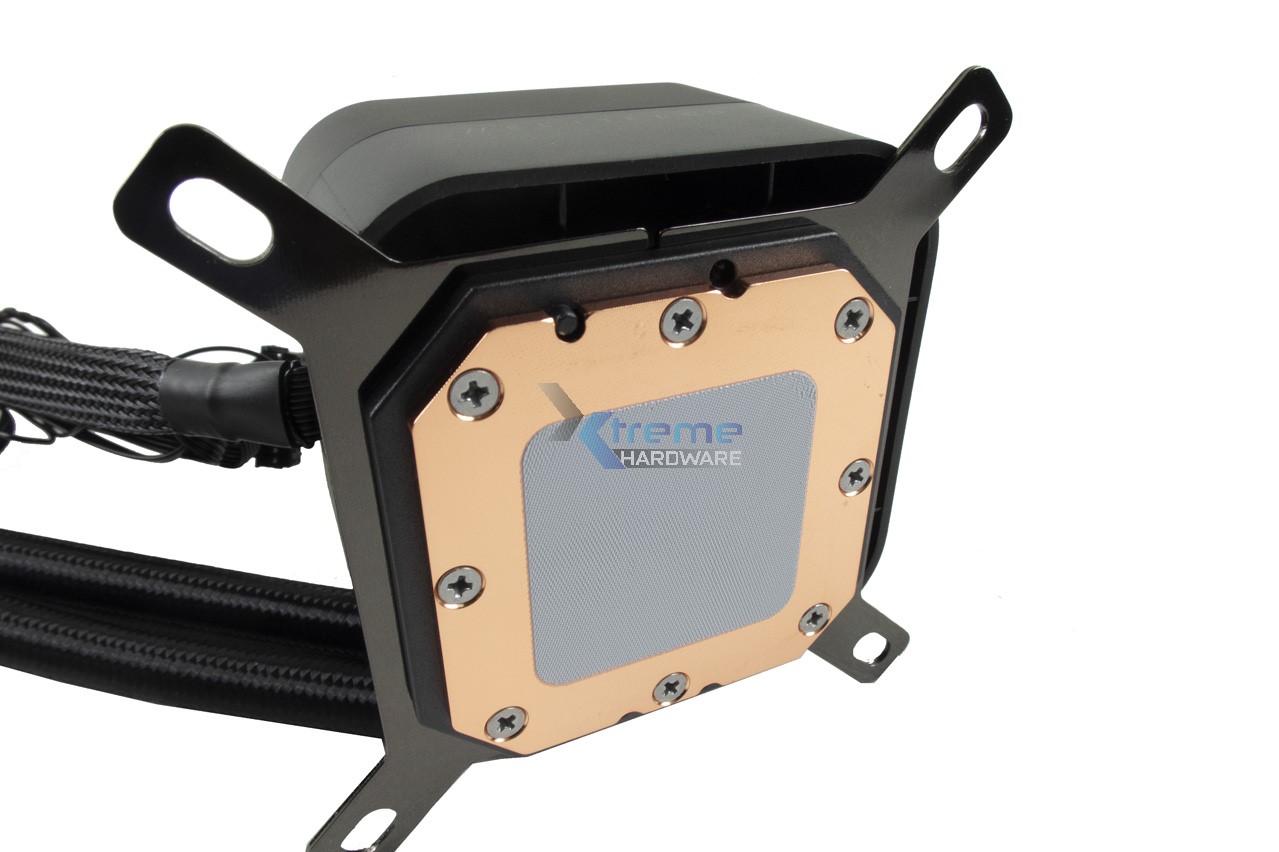

Infine passando alla base di contatto con la CPU troviamo una superficie in rame da 65 mm con un pad di pasta termica pre-applicata.
Dopo aver analizzato il radiatore per intero passiamo a dare uno sguardo alle ventole. Corsair per la nuova serie ELITE LCD ha adottato e incluso da 2 a 4 ventole, a seconda del modello, le nuove Corsair ML RGB ELITE. Ventole a levitazione magnetica. Il nuovo modello nella variante da 120 mm ha una velocità di 0-2000 RPM con una pressione statica di 0.3 - 2.9 mm H2O e una rumorosità di 0,10 - 30 dBa. Non manca anche la modalità Zero RPM per fermare completamente la rotazione della ventola a temperature basse.

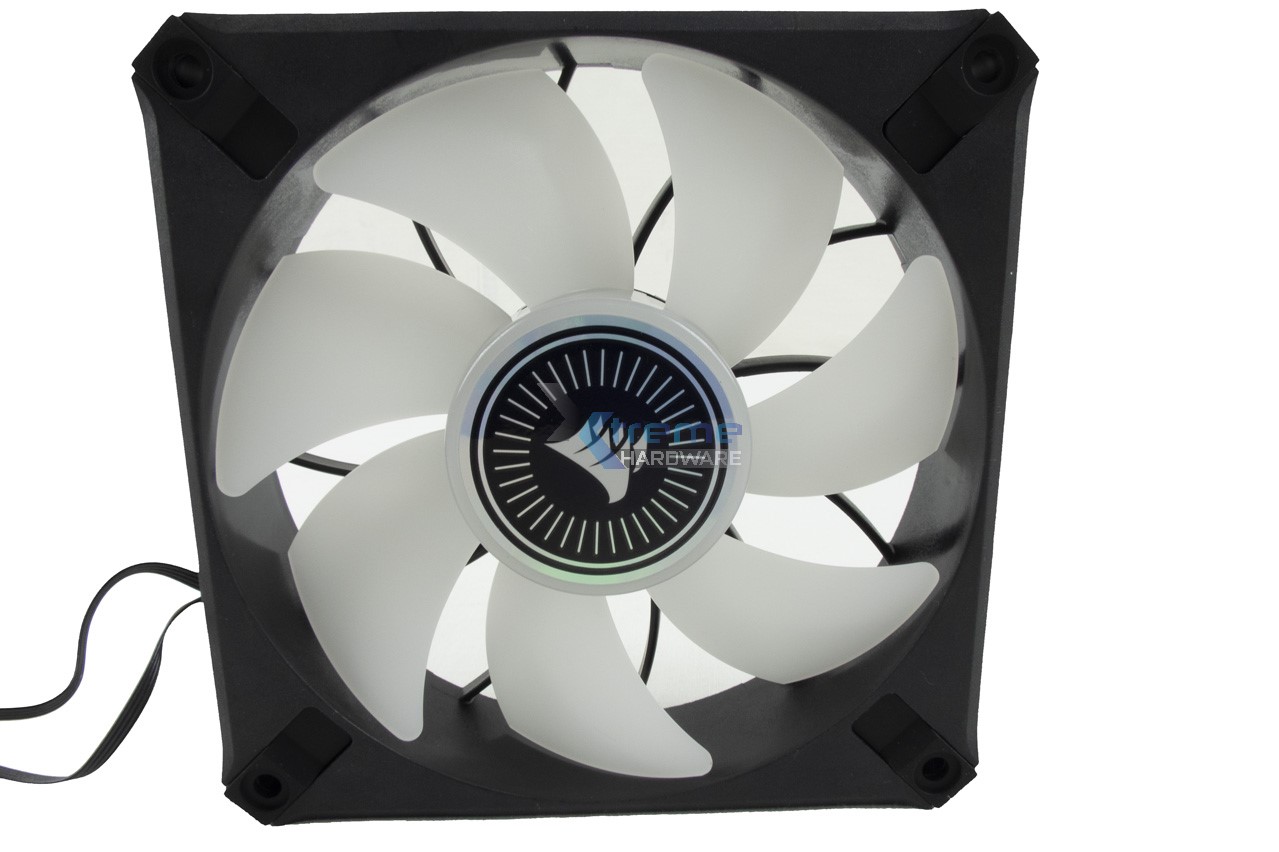

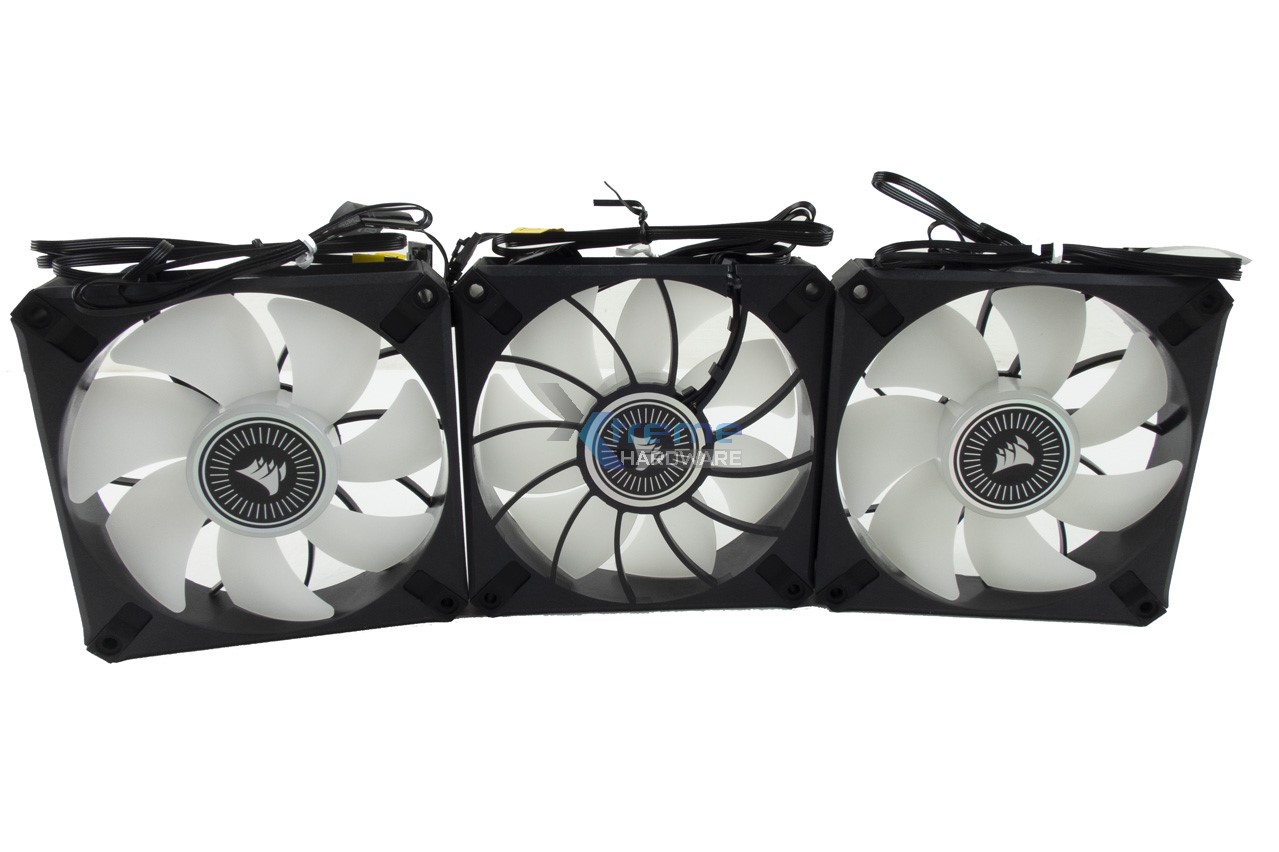

Le nuove ventole Corsair ML RGB ELITE adottano un nuovo design. Abbiamo un classico frame nero e centralmente troviamo 7 pale semitrasparenti. Non manca l’adesivo del logo Corsair con una sorta di effetto riflettente.

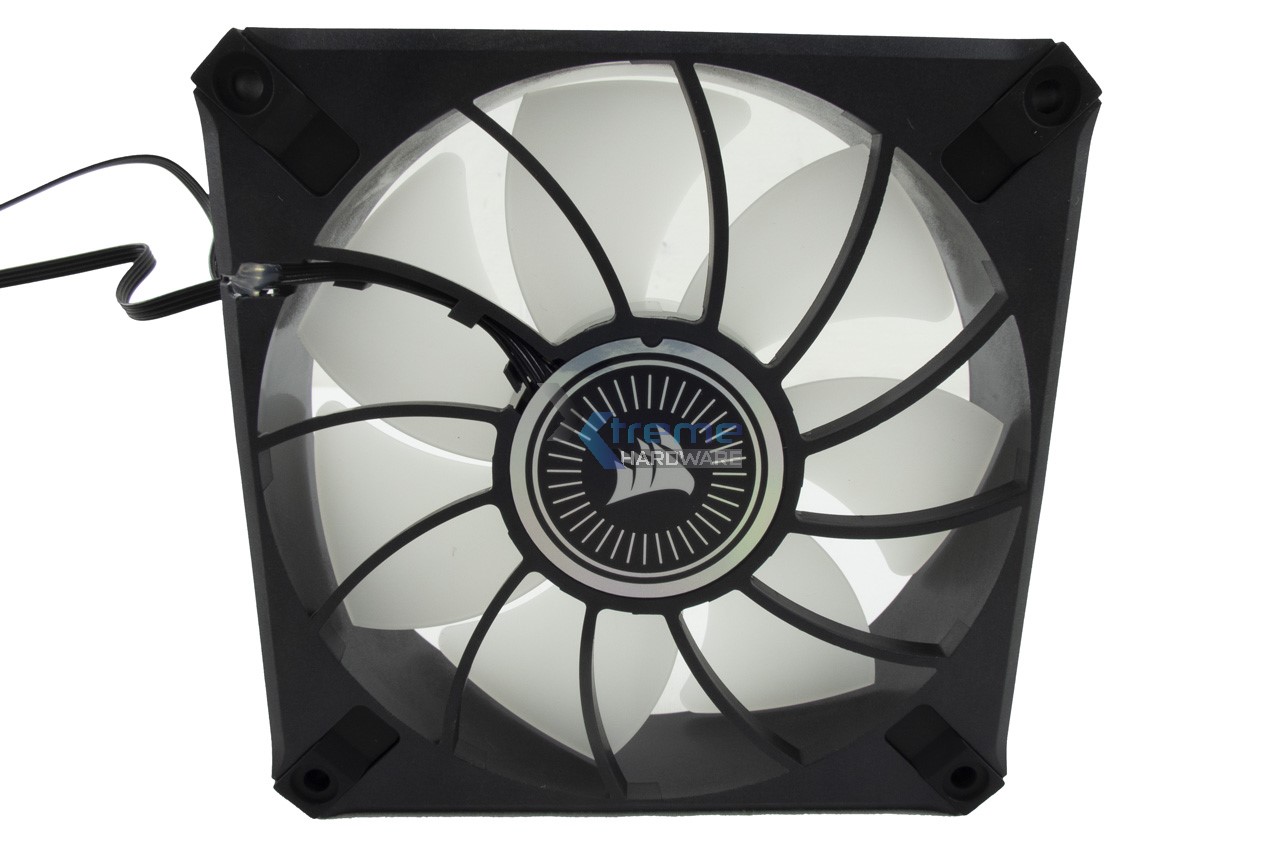

Posteriormente troviamo una struttura ottimizzata per il flusso d’aria (Corsair Airguide) e un ulteriore adesivo.

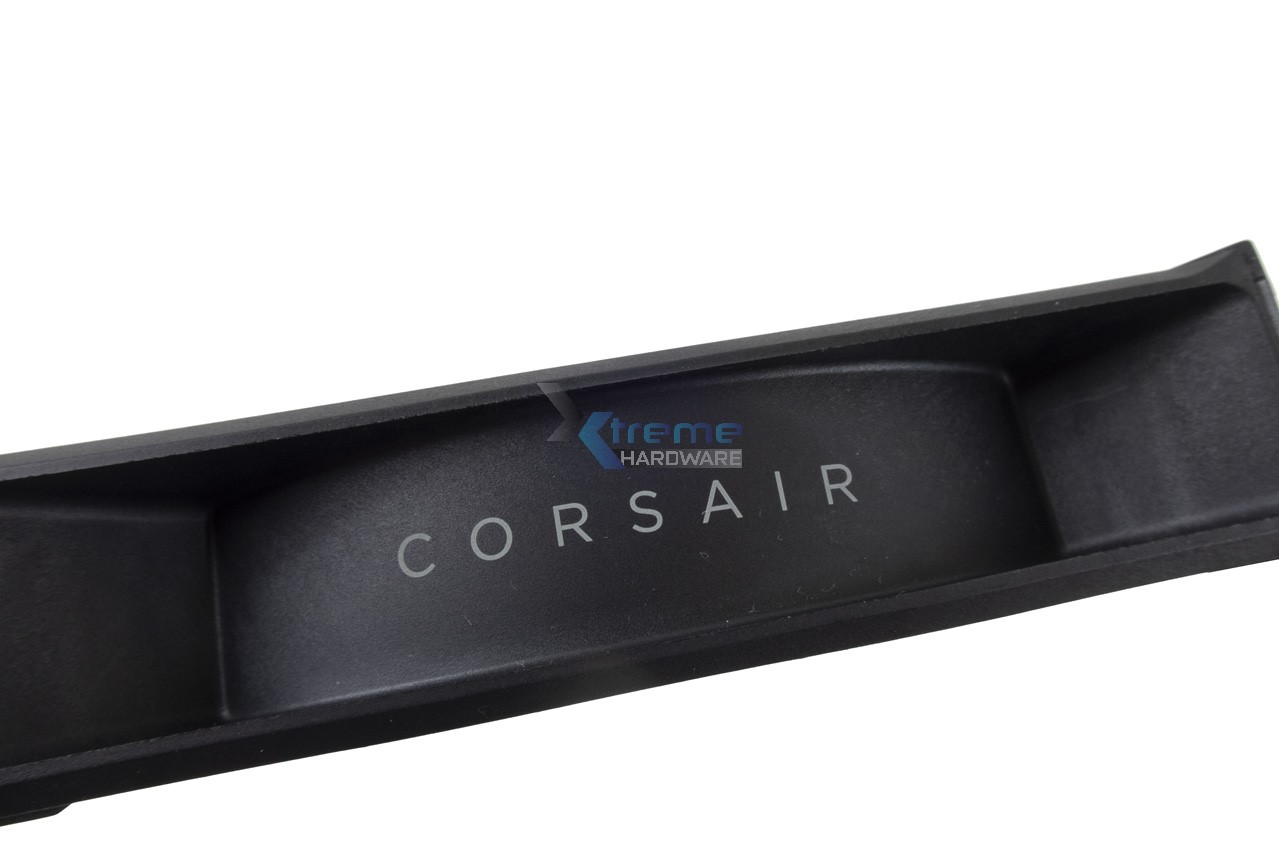

Lateralmente troviamo la scritta Corsair

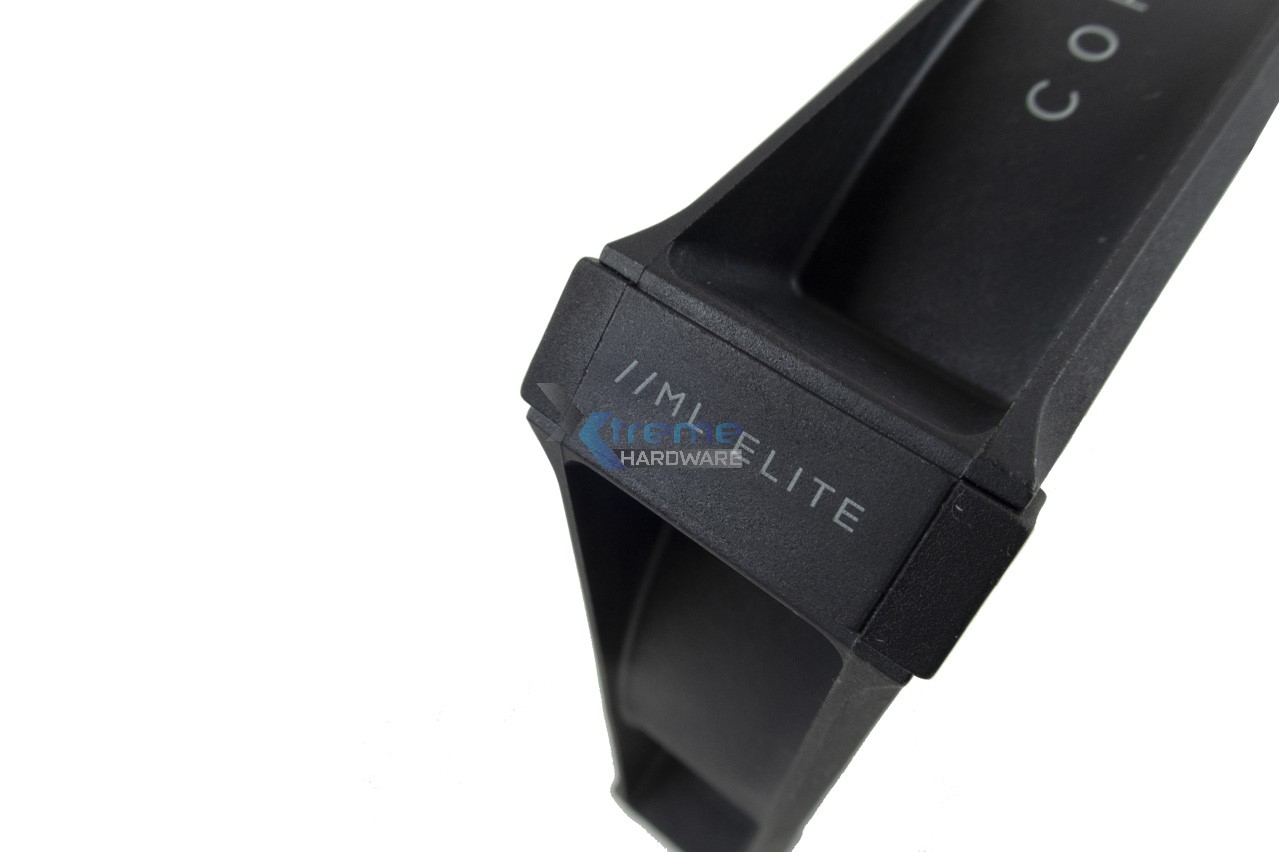

E nell’angolo troviamo la scritta ML ELITE.

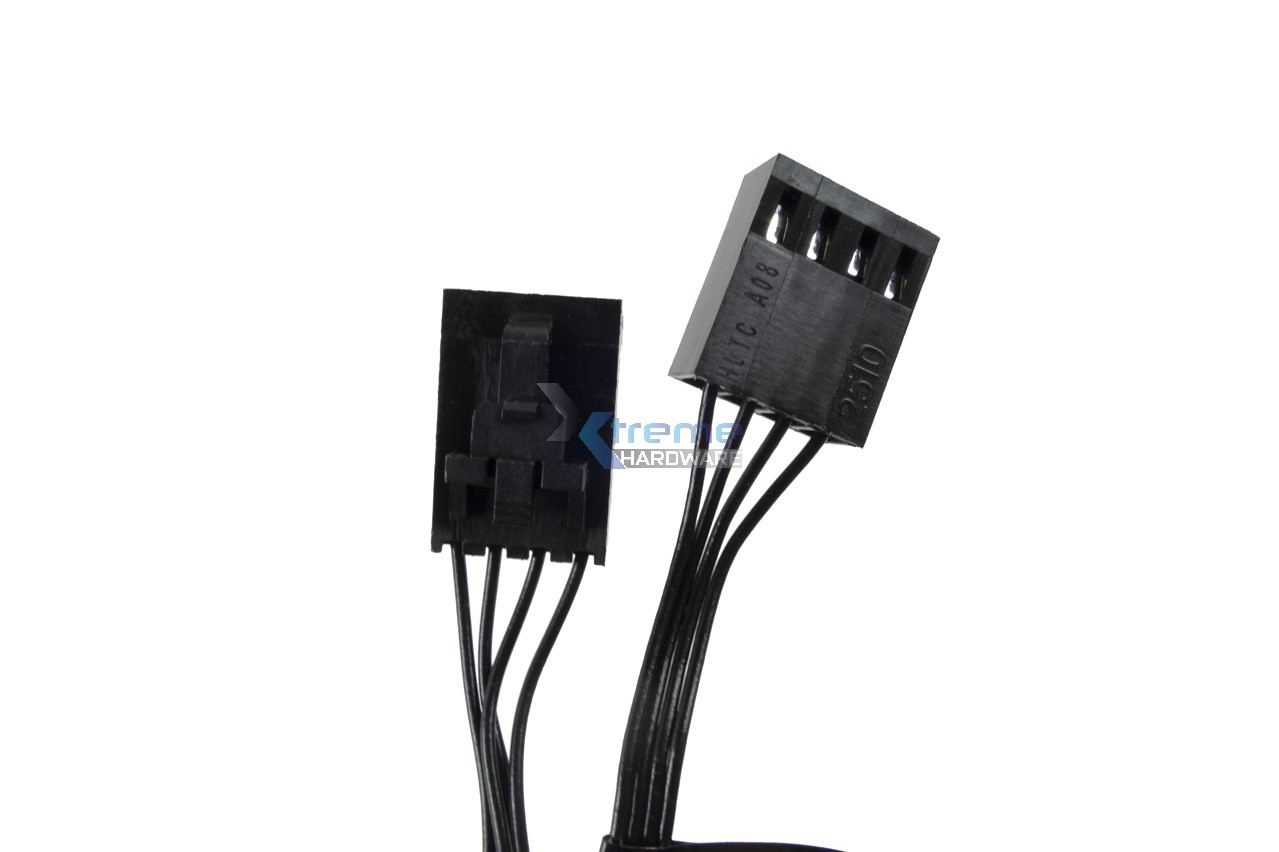

A livello di connettori abbiamo un classico 4-Pin PWM e un connettore proprietario per la gestione dell’illuminazione RGB. In bundle troviamo il controller Commander CORE con cui potremo gestire ogni impostazione.

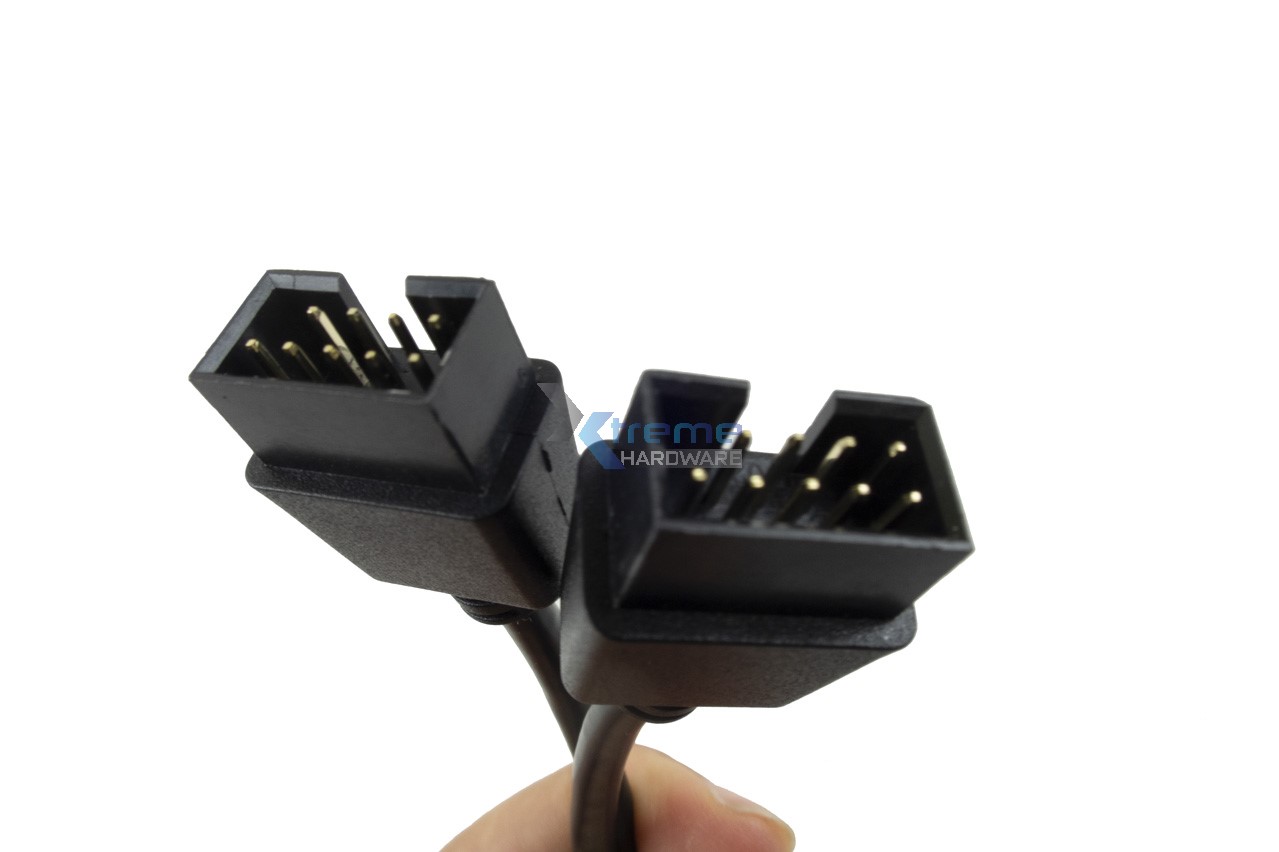

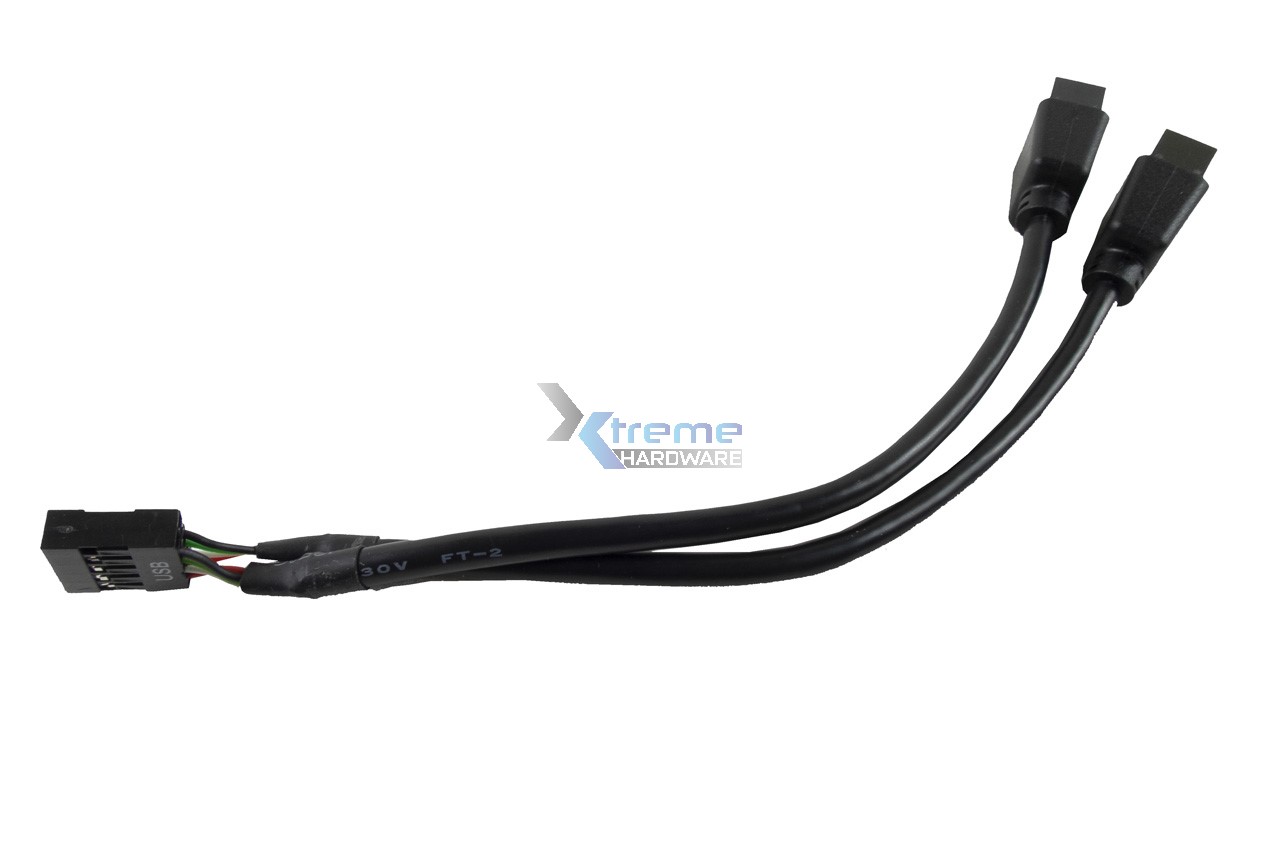

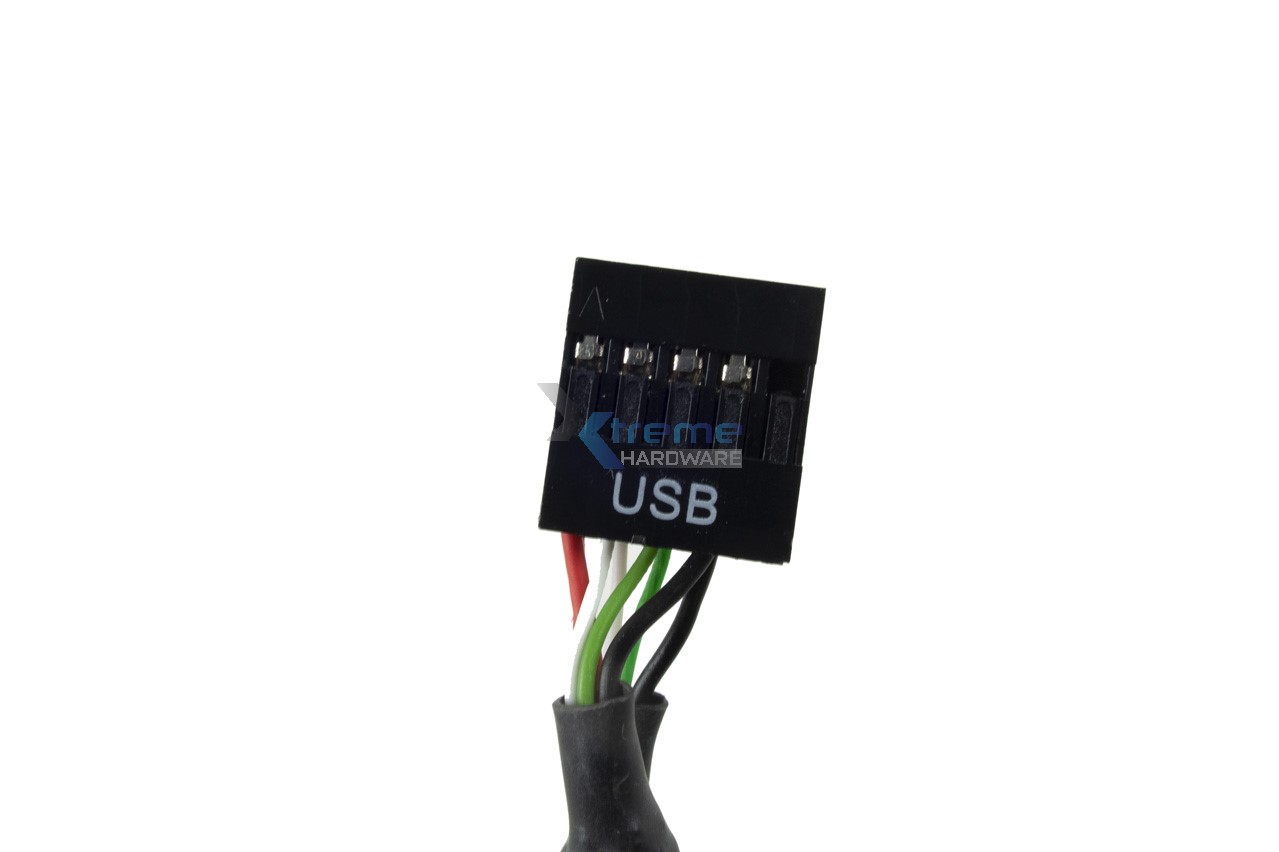

Proseguendo con l’analisi dei componenti che troviamo in bundle passiamo allo splitter a Y di tipo USB. Questo splitter ci aiuterà a collegare alla scheda madre i due connettori USB del dissipatore e del Commander CORE nel caso in cui non avessimo due connettori liberi.

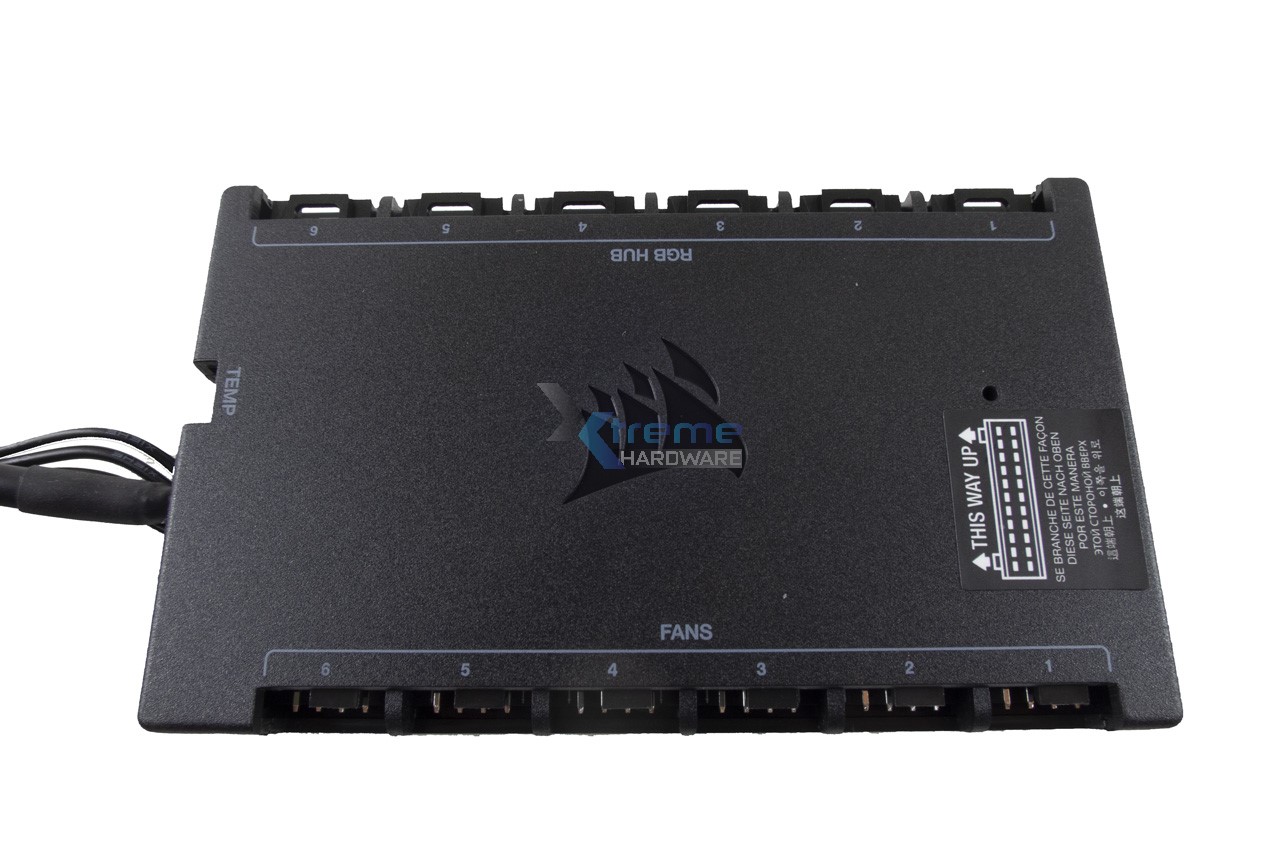

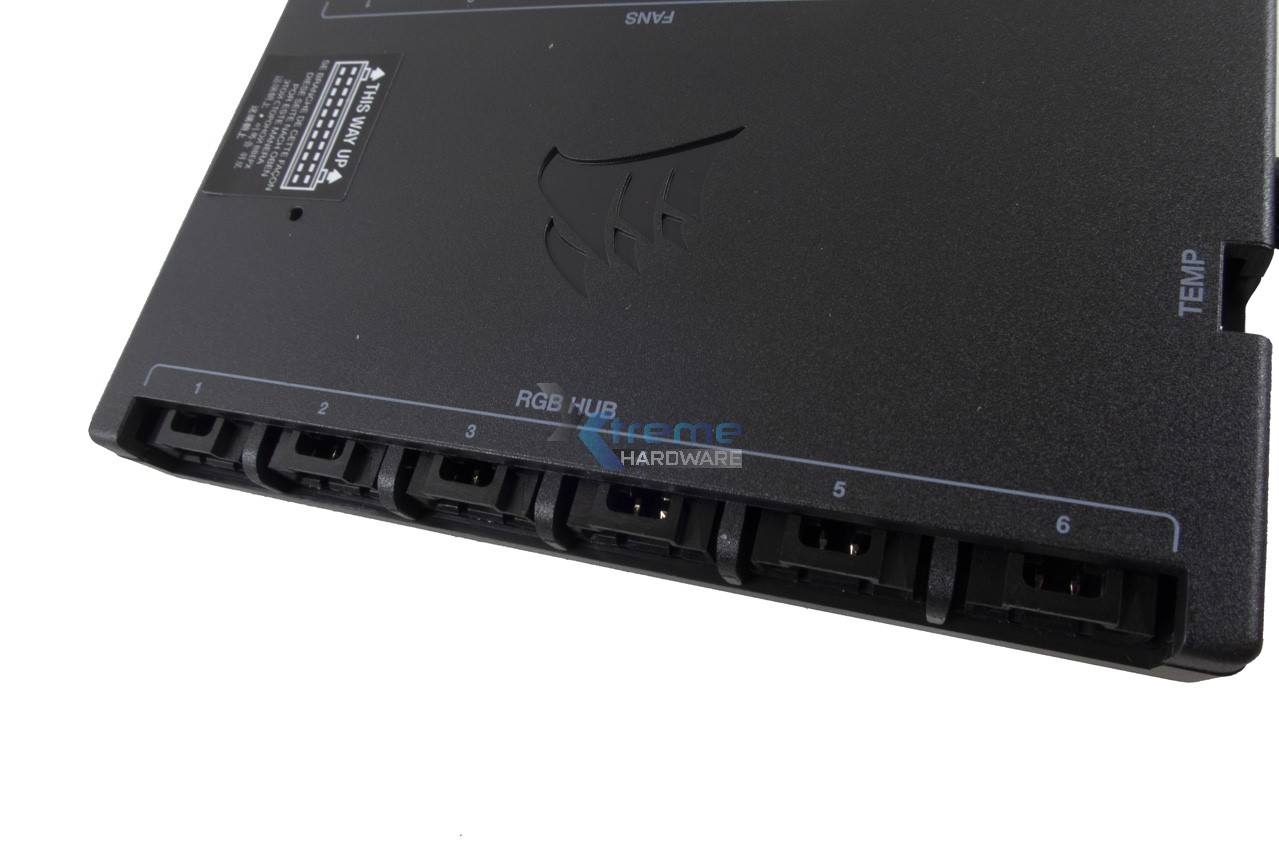

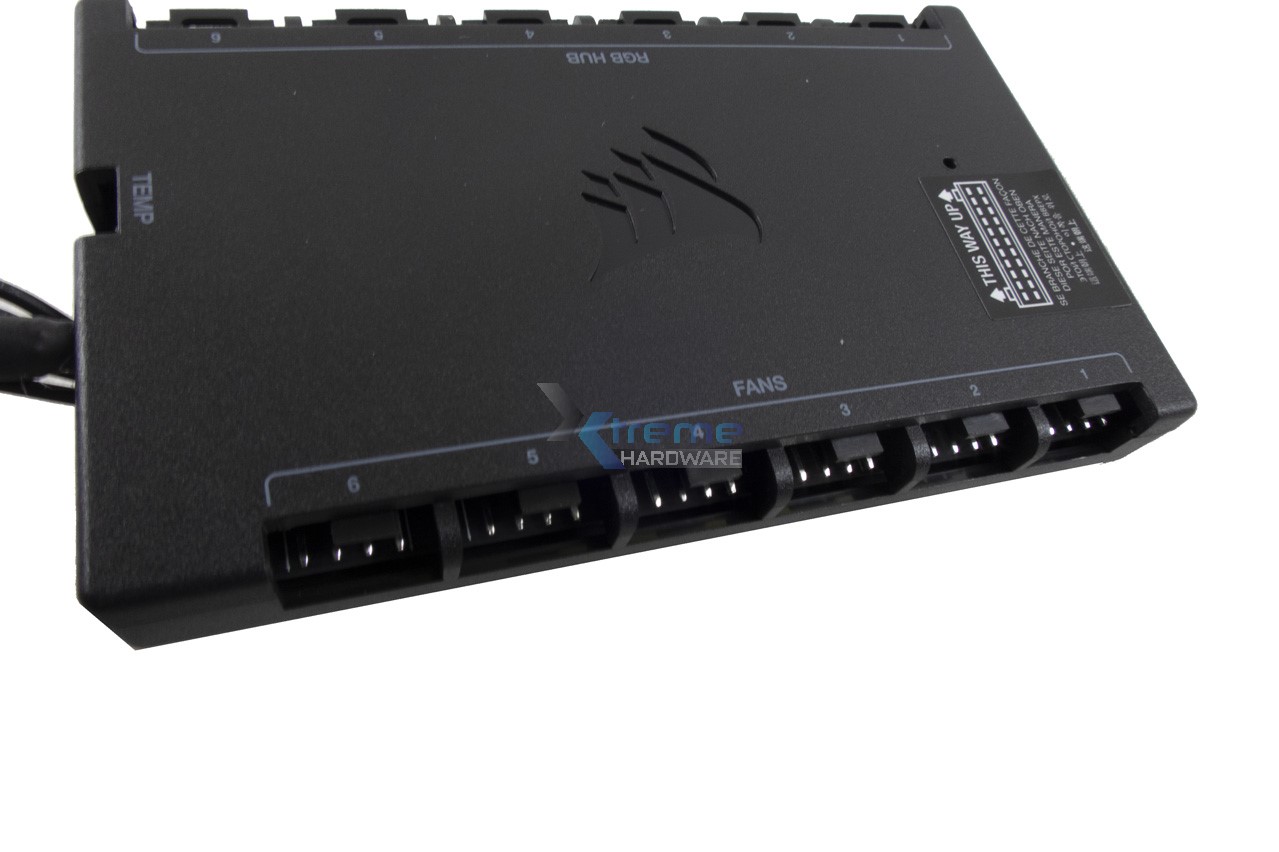

Infine abbiamo il controller Commander CORE come visto anche per l’H150i ELITE CAPELLIX. Il suddetto controller ci permetterà di collegare le ventole e relativi connettori RGB e interfacciarsi al software Corsair iCUE per la piena personalizzazione. Il controller ci permetterà di aggiungere altre 3 ventole visto che è dotato di 6 ingressi a 4-Pin e relativi connettori RGB.

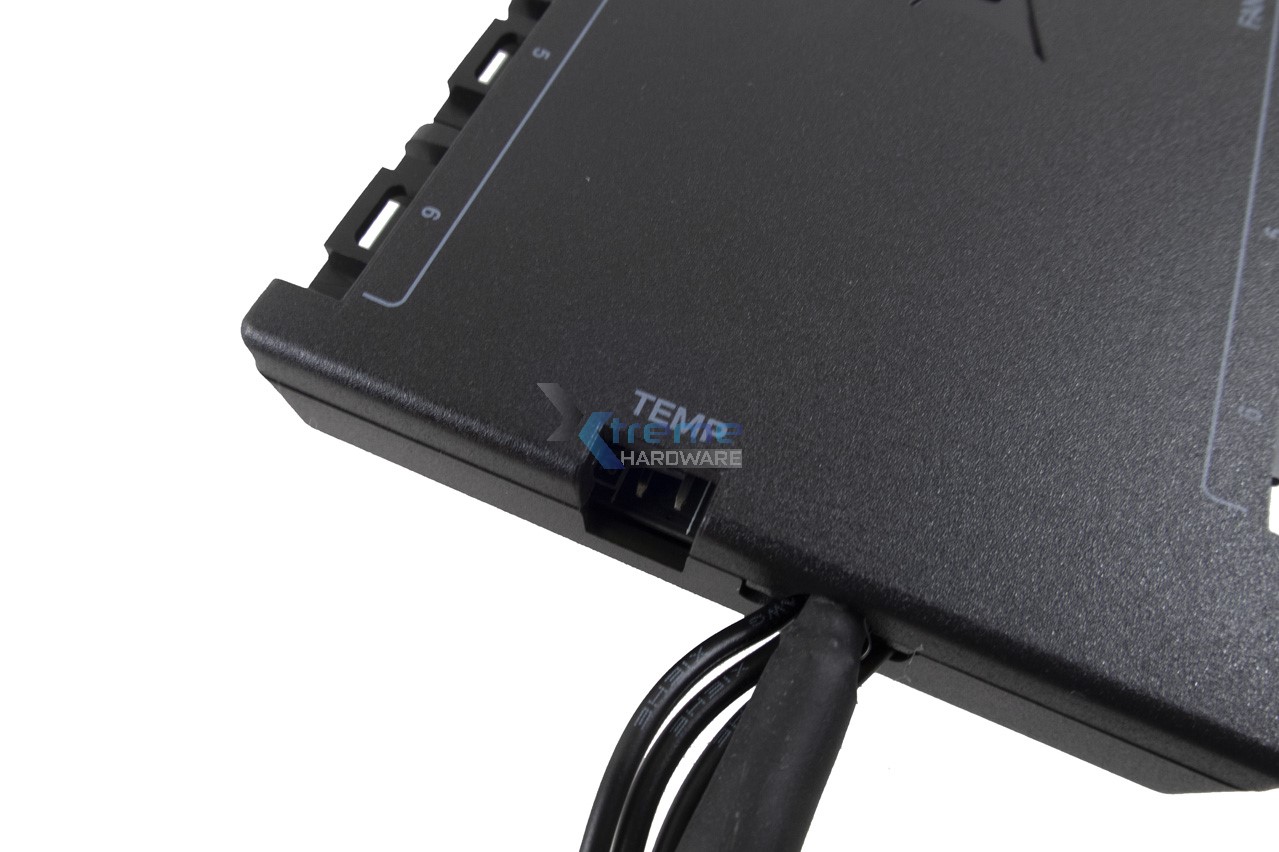

Dettaglio

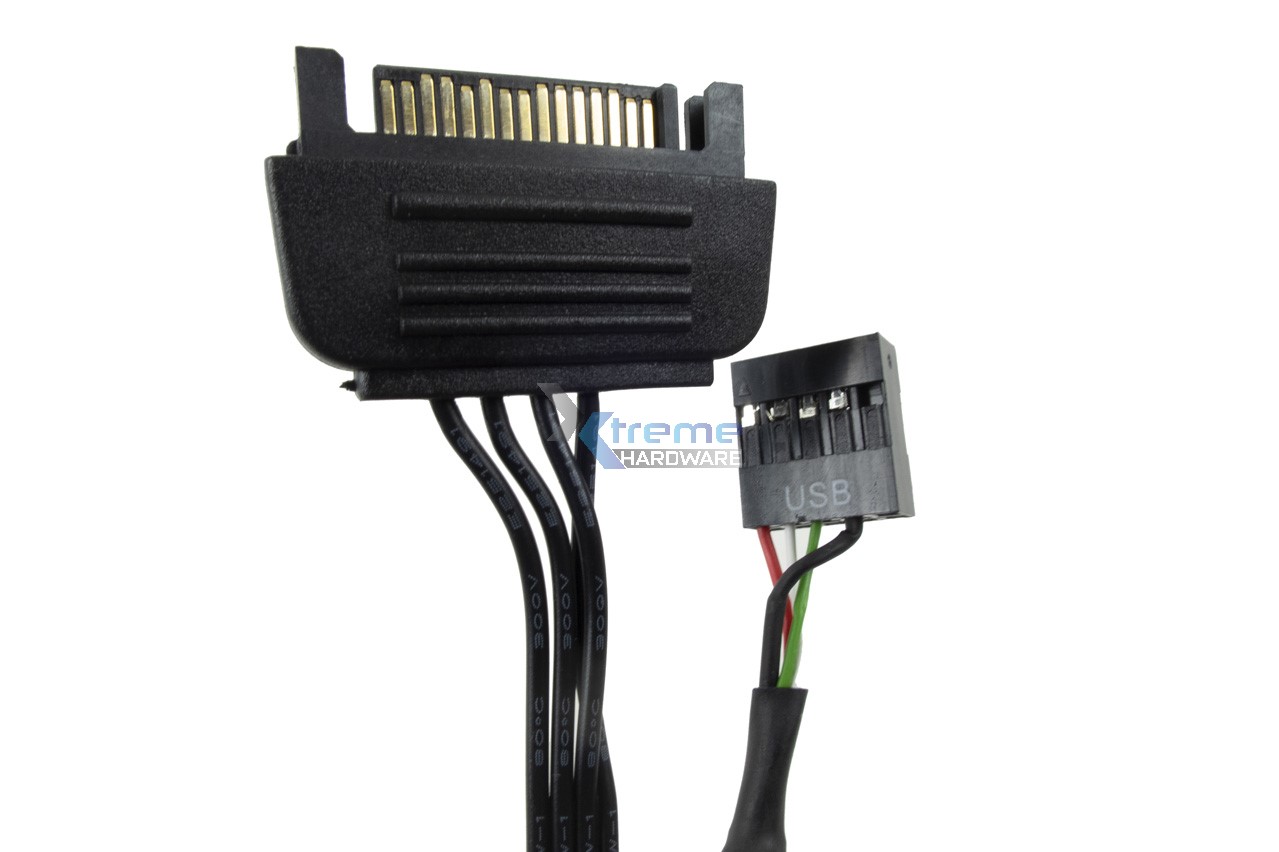

Il Commander CORE necessità per il funzionamento di un connettore SATA ed uno USB sulla scheda madre.

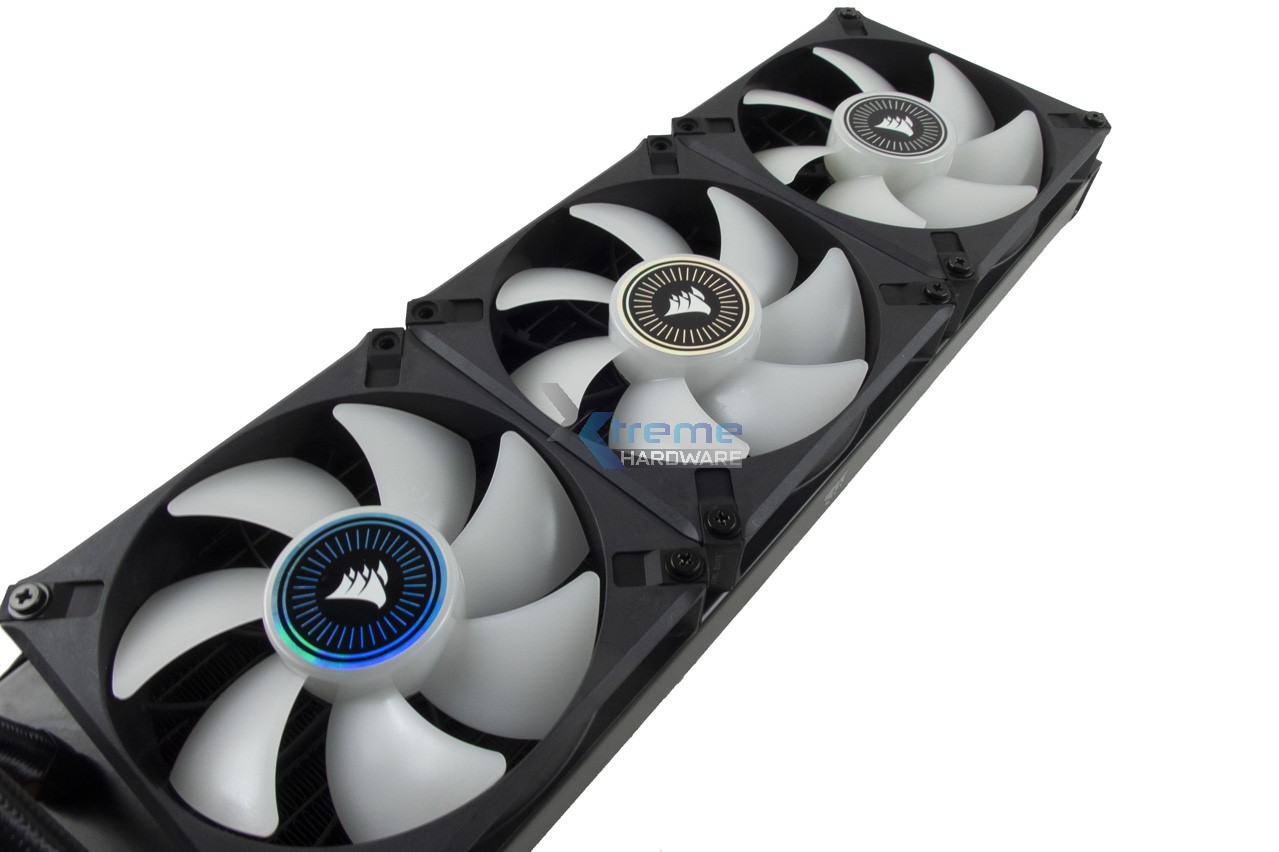

Ora non ci resta che montare le tre ventole Corsair ML RGB ELITE.

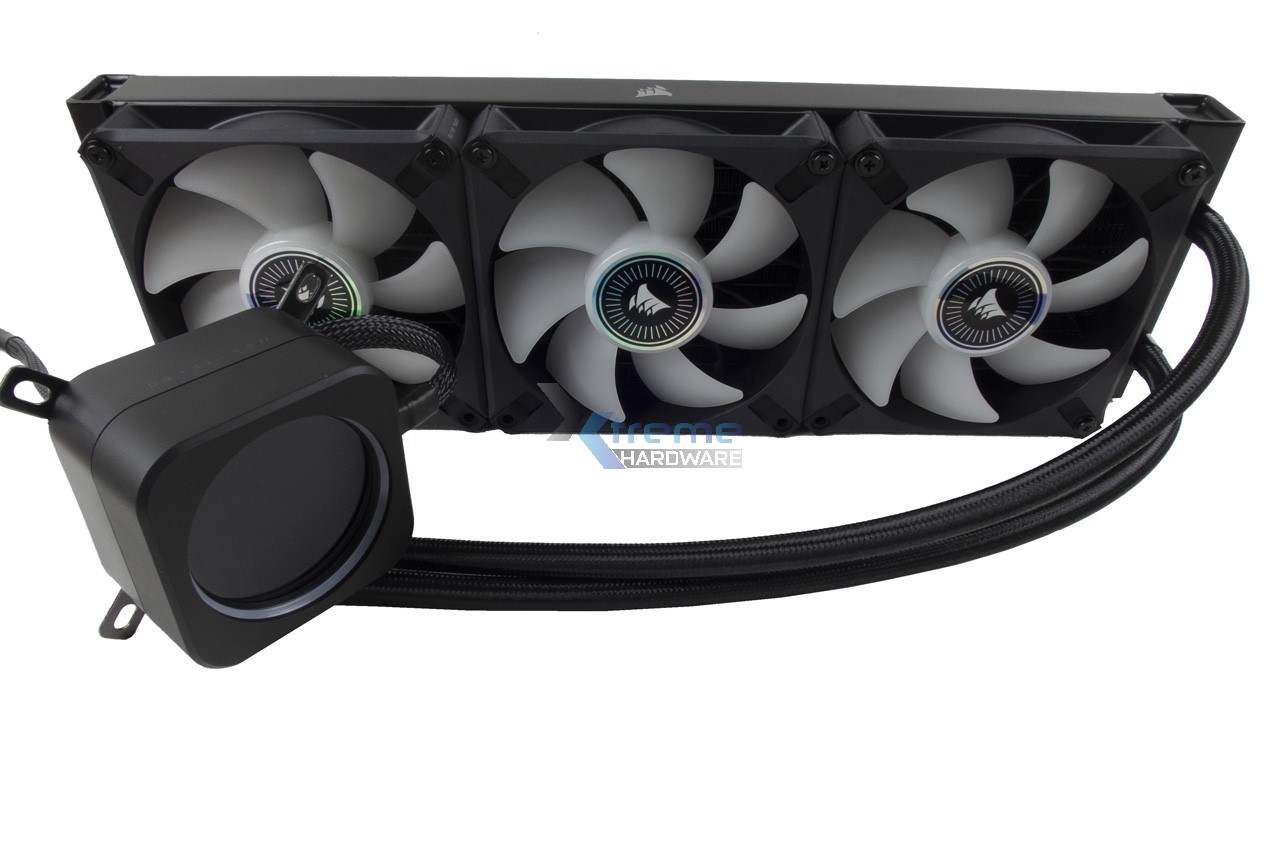

Ecco come si presente in tutto il suo splendore il nuovo AIO Corsair H150i ELITE LCD.

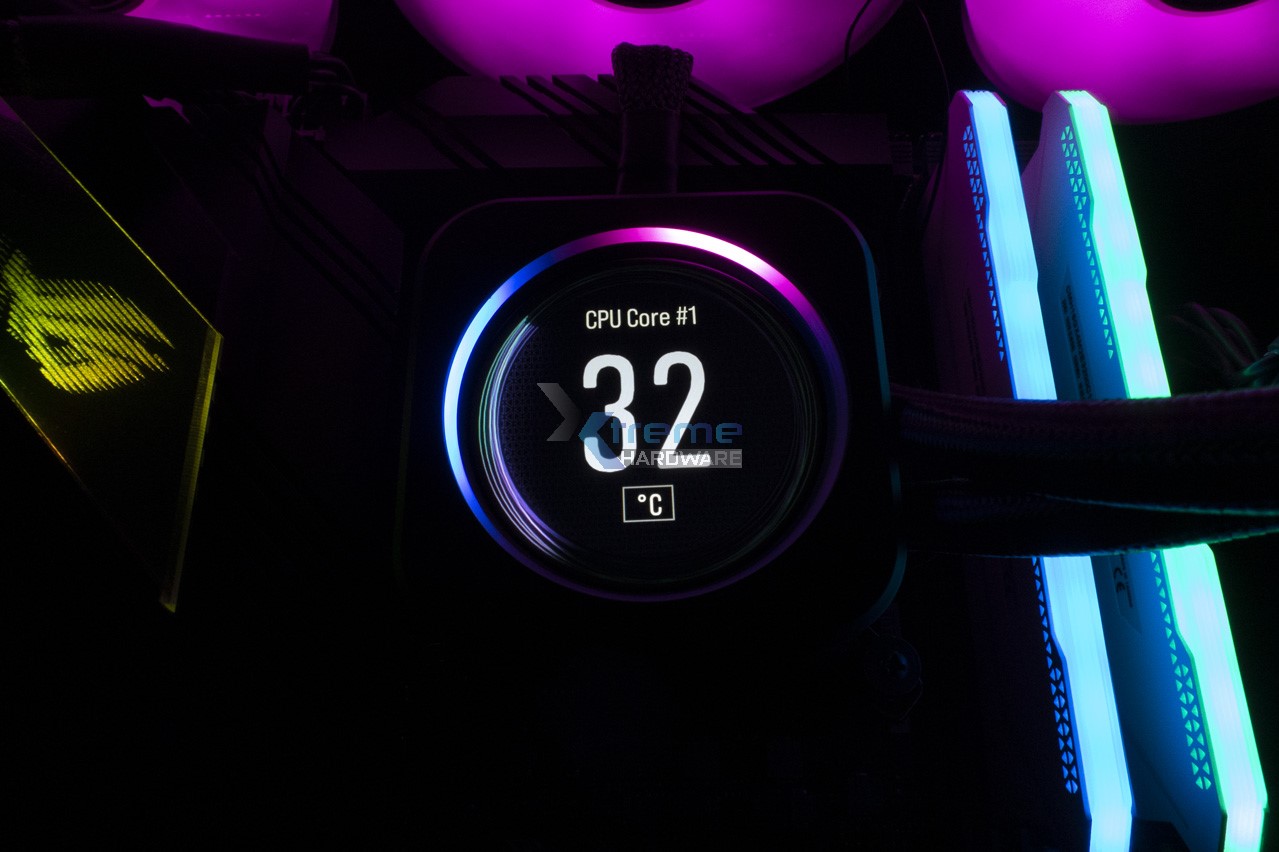

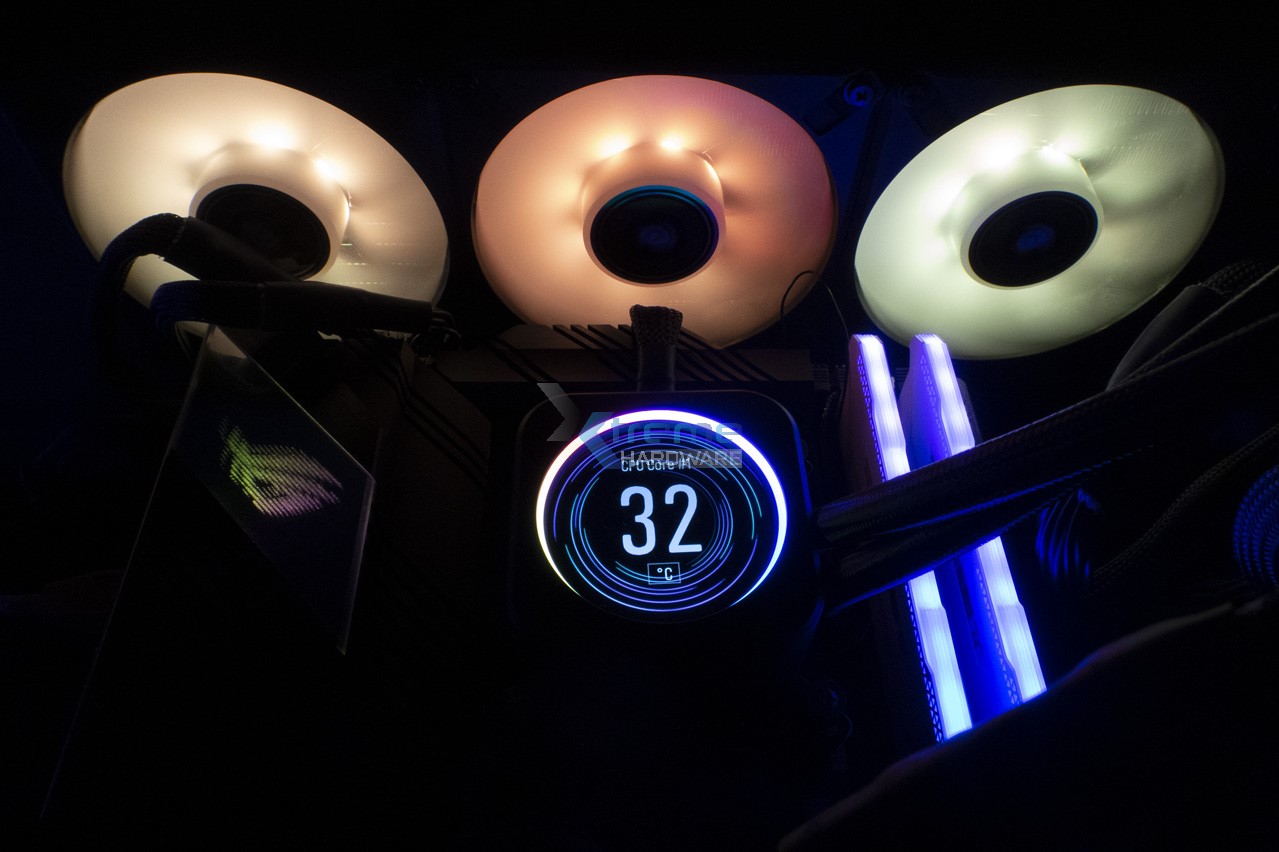

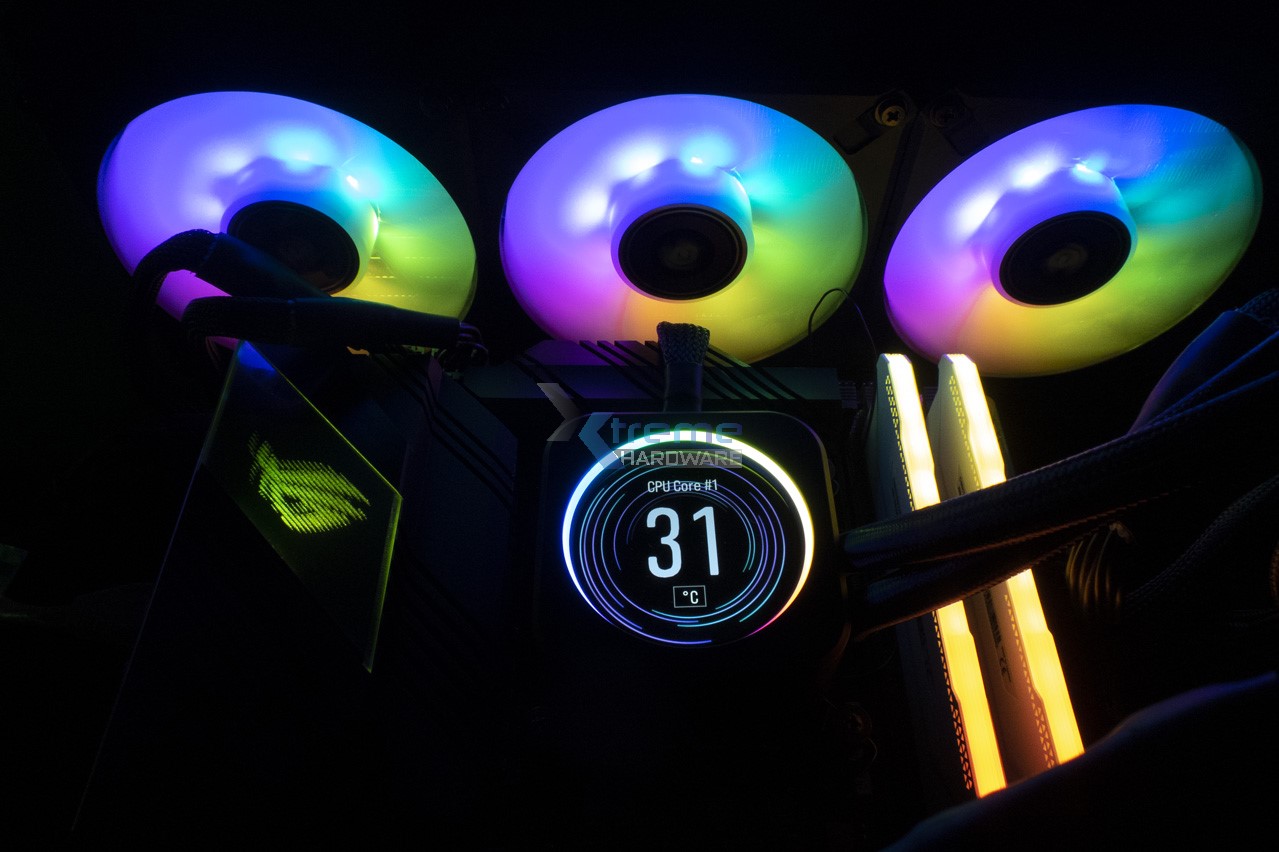

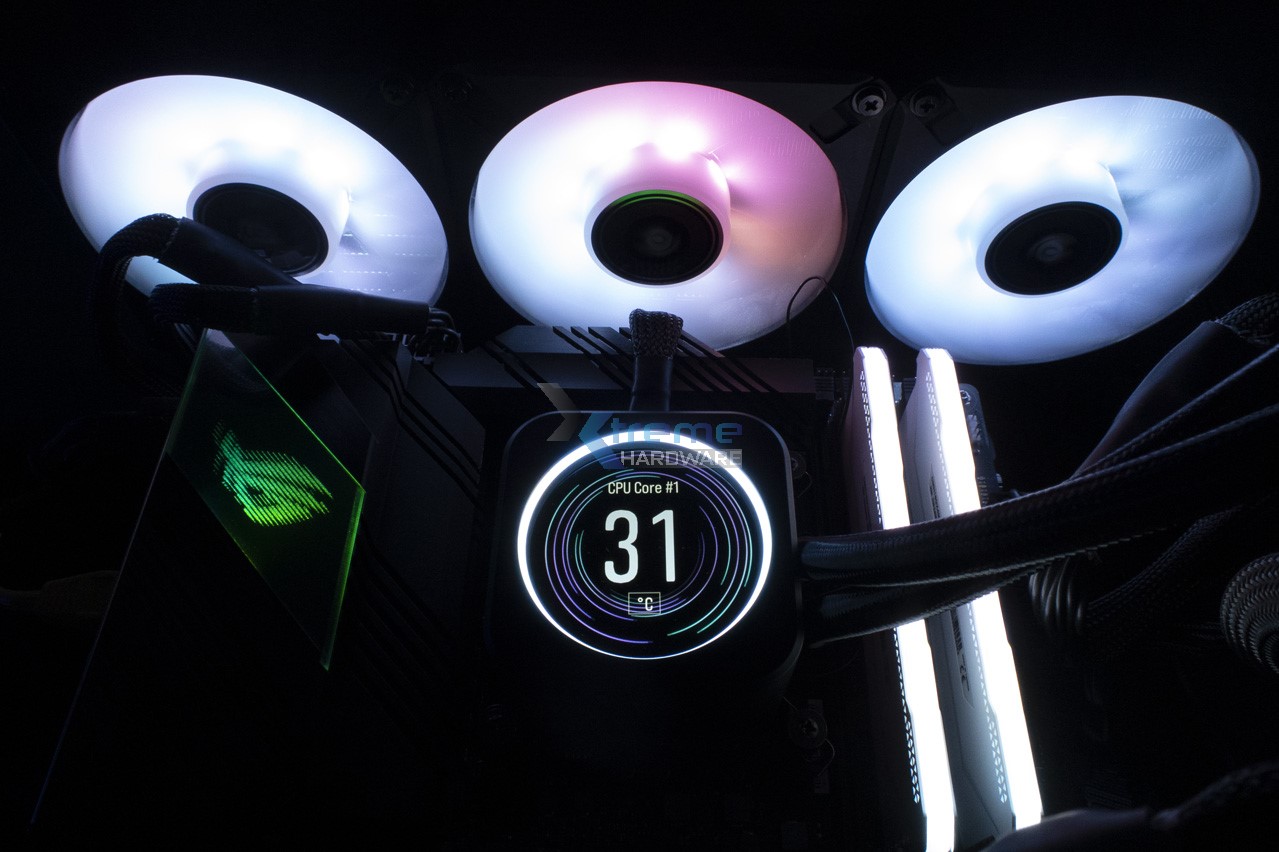

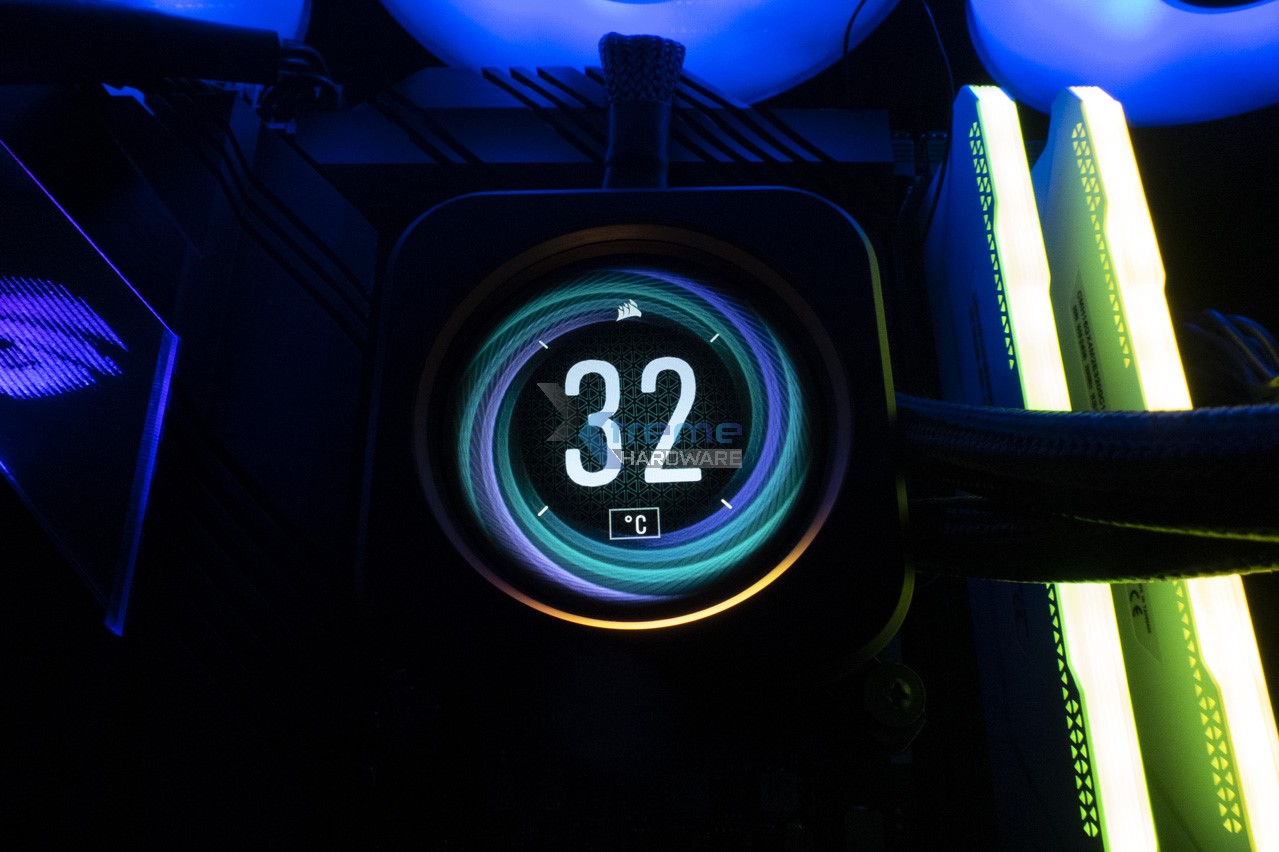

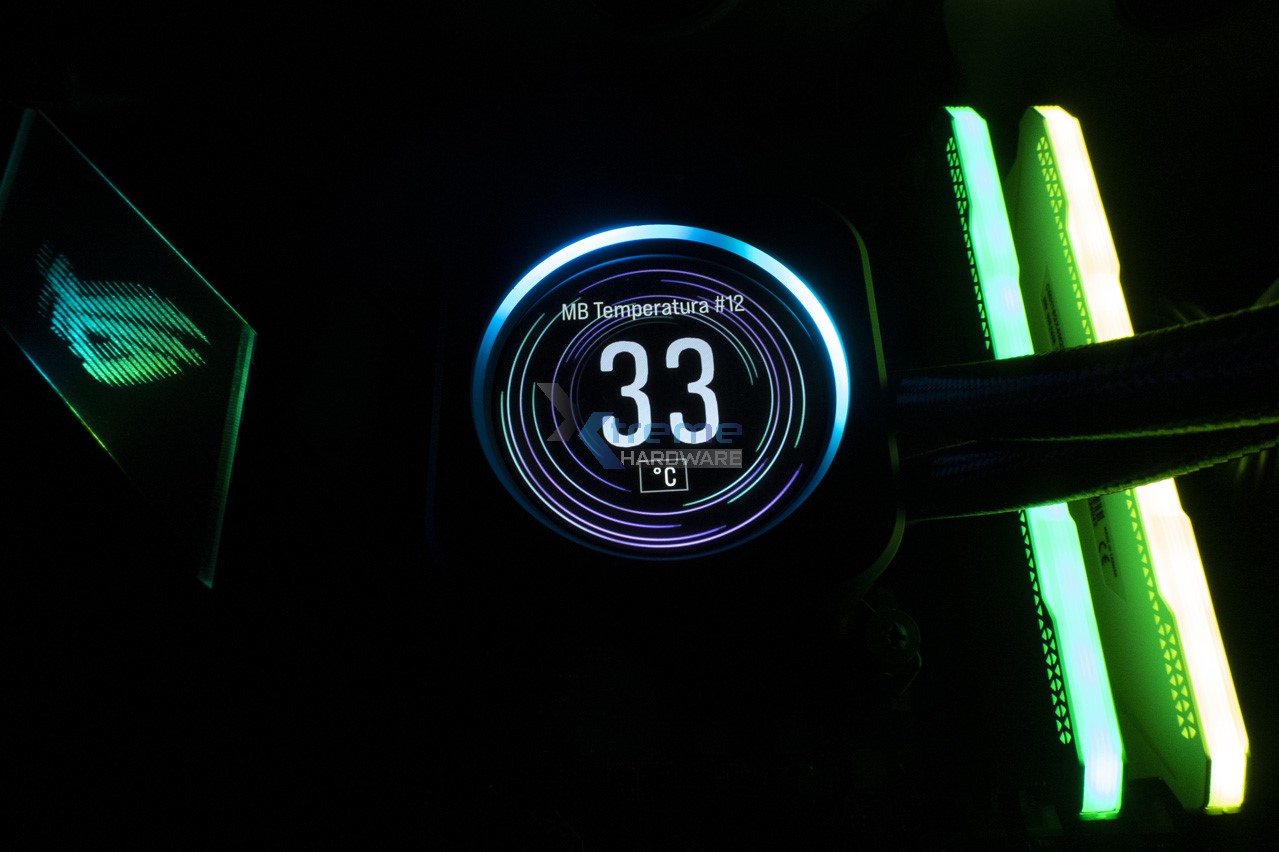

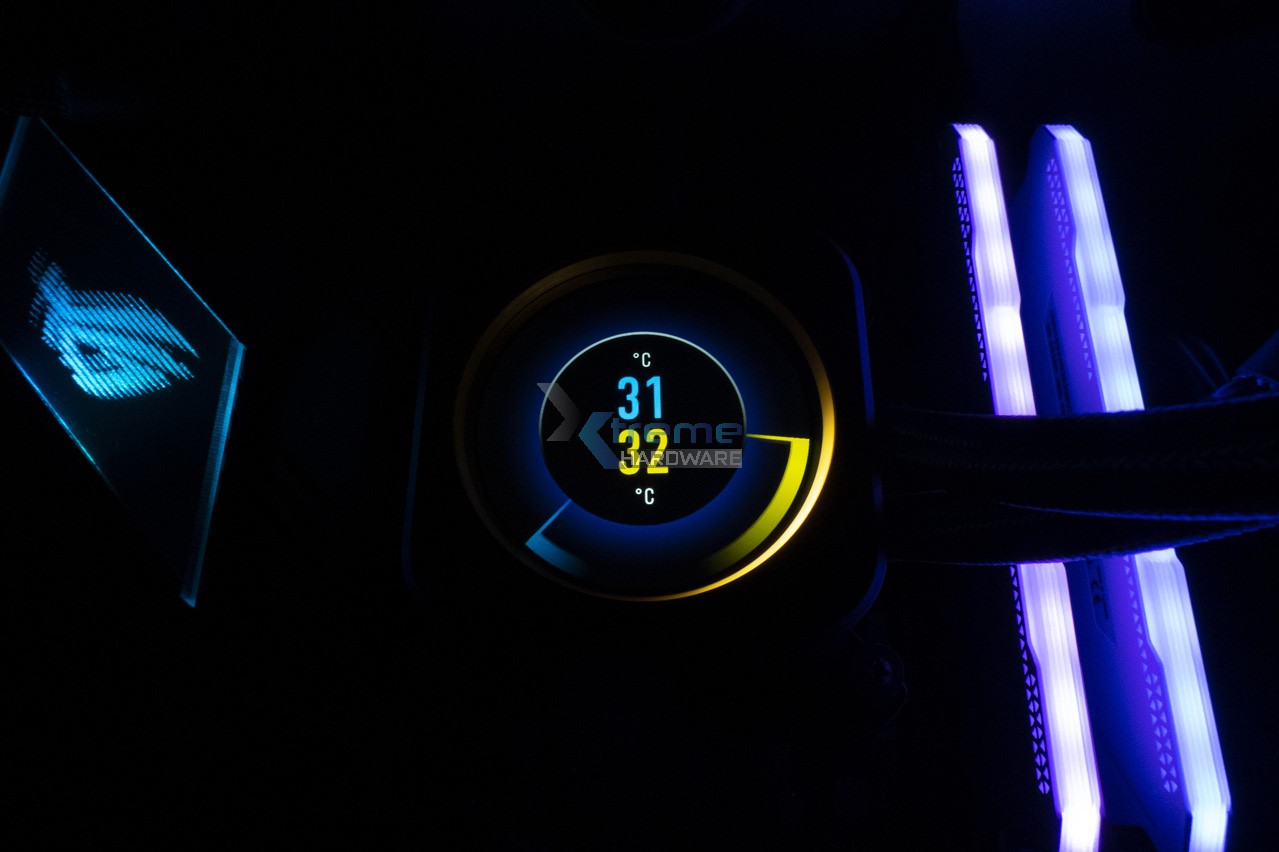

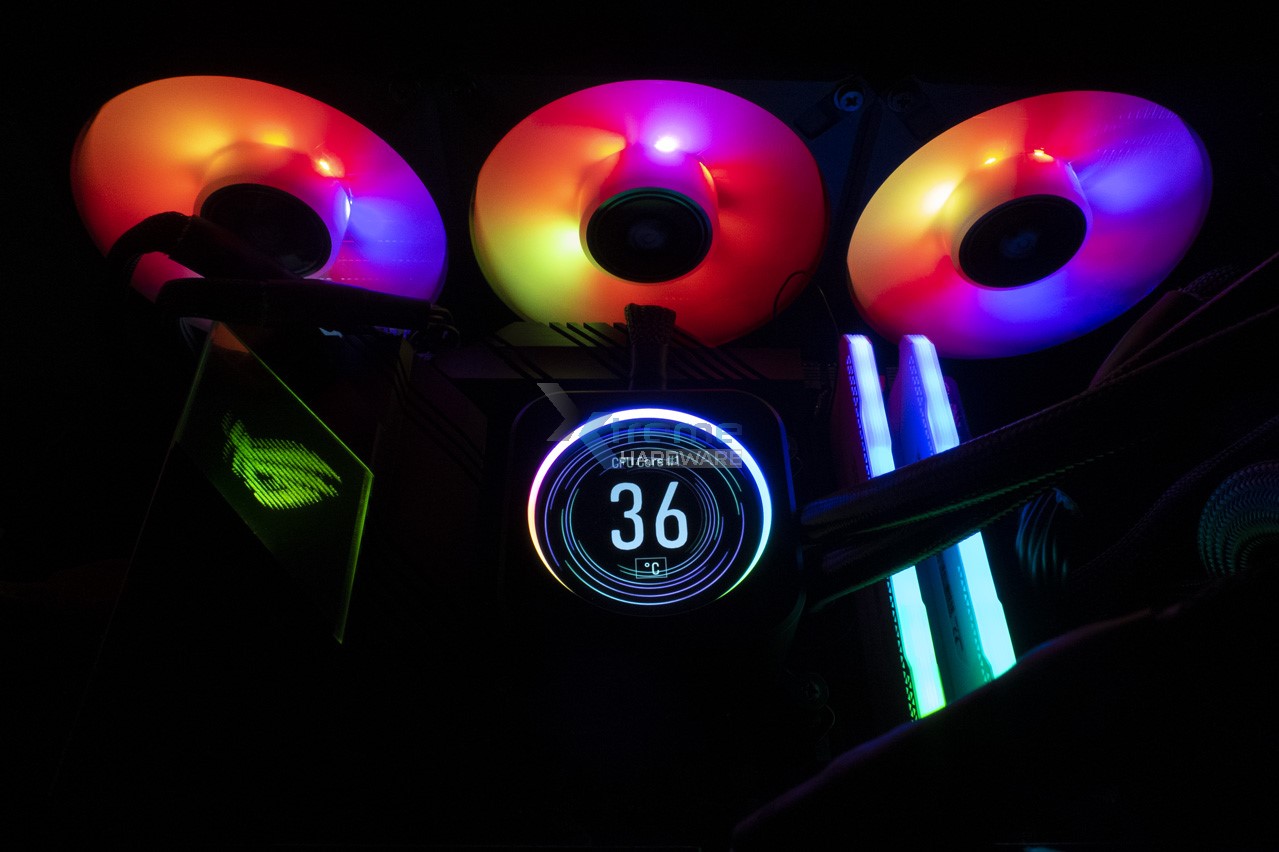

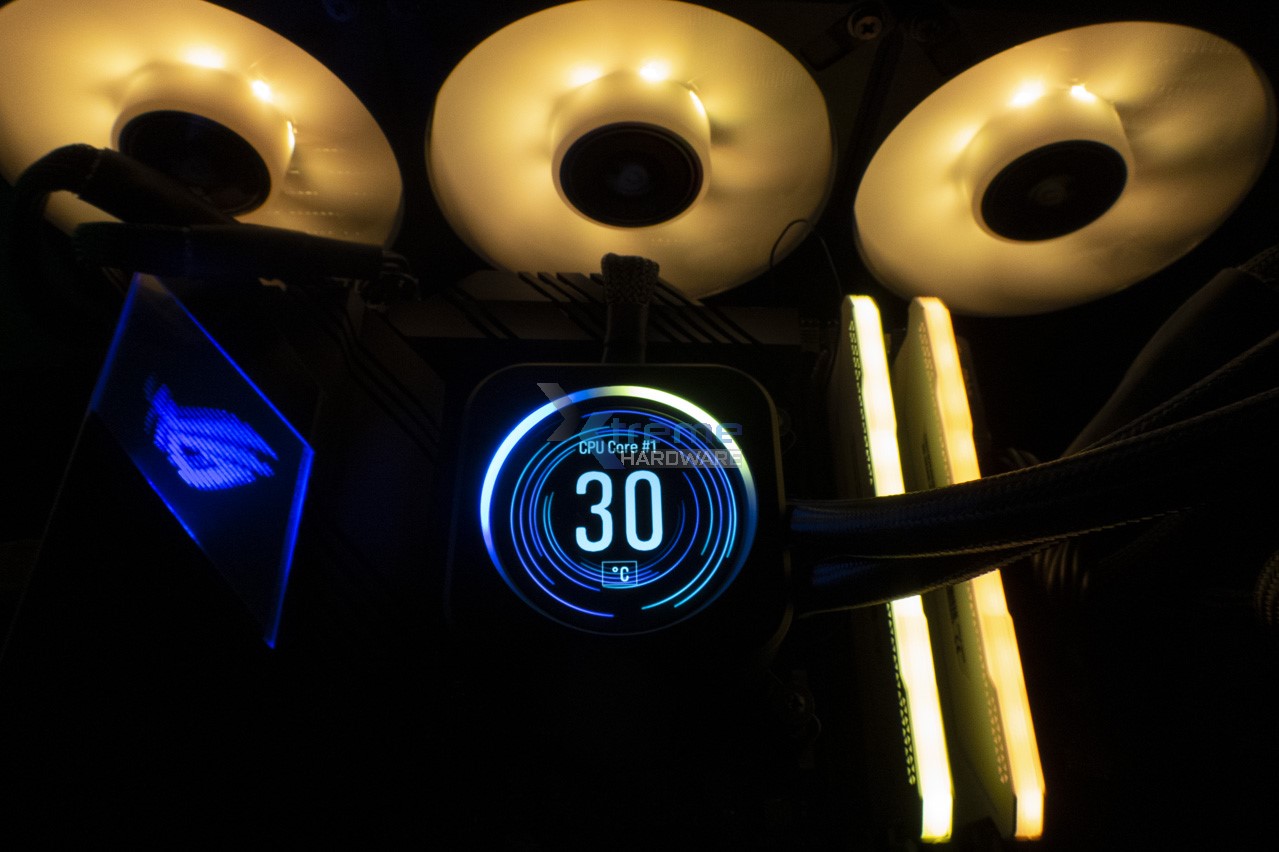

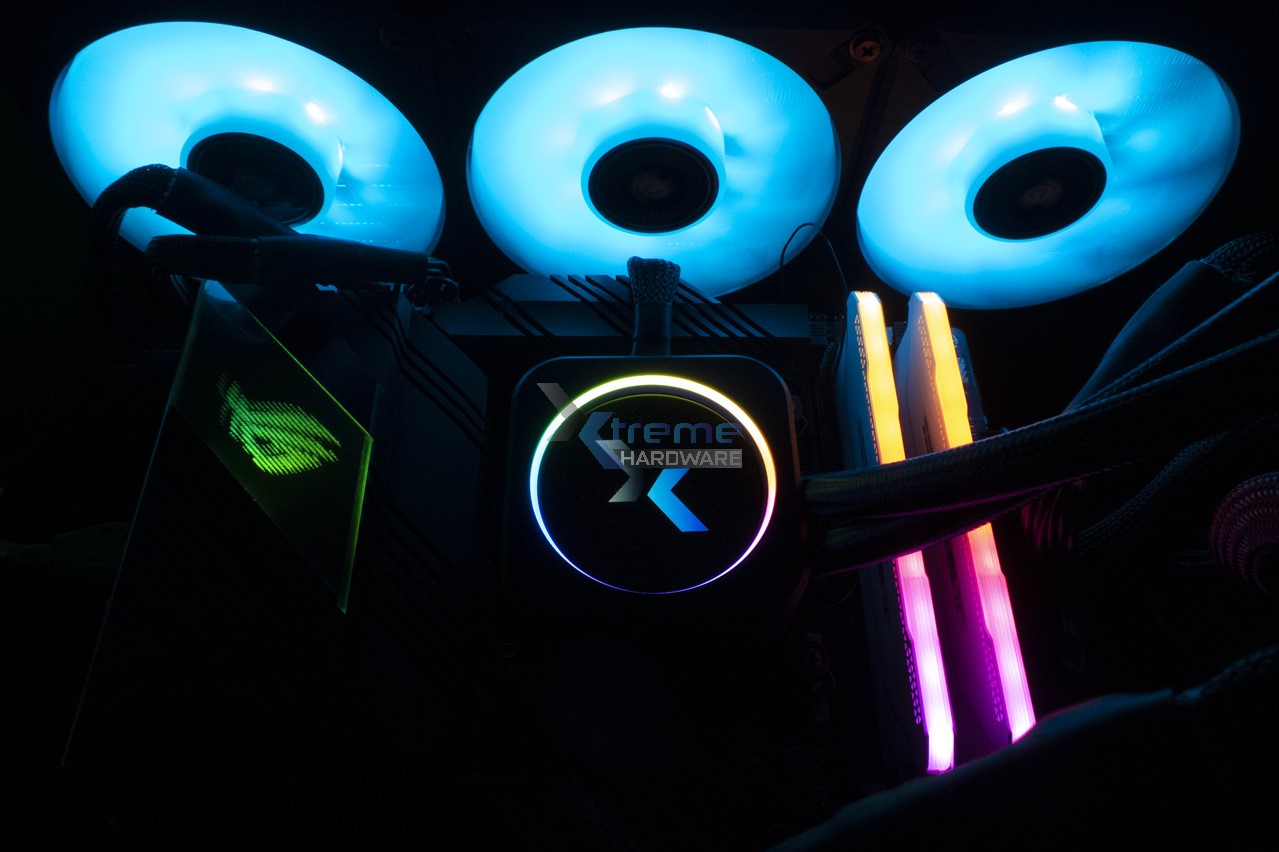

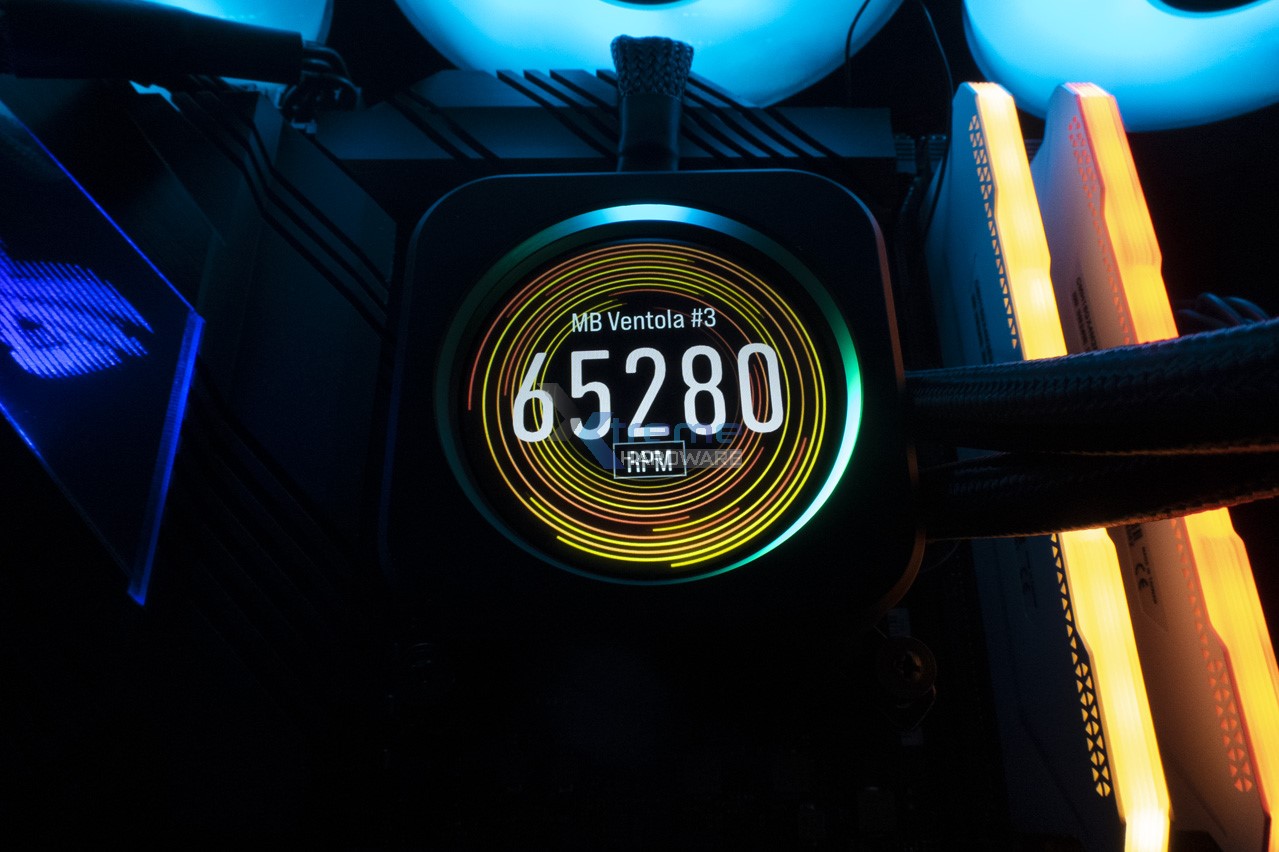

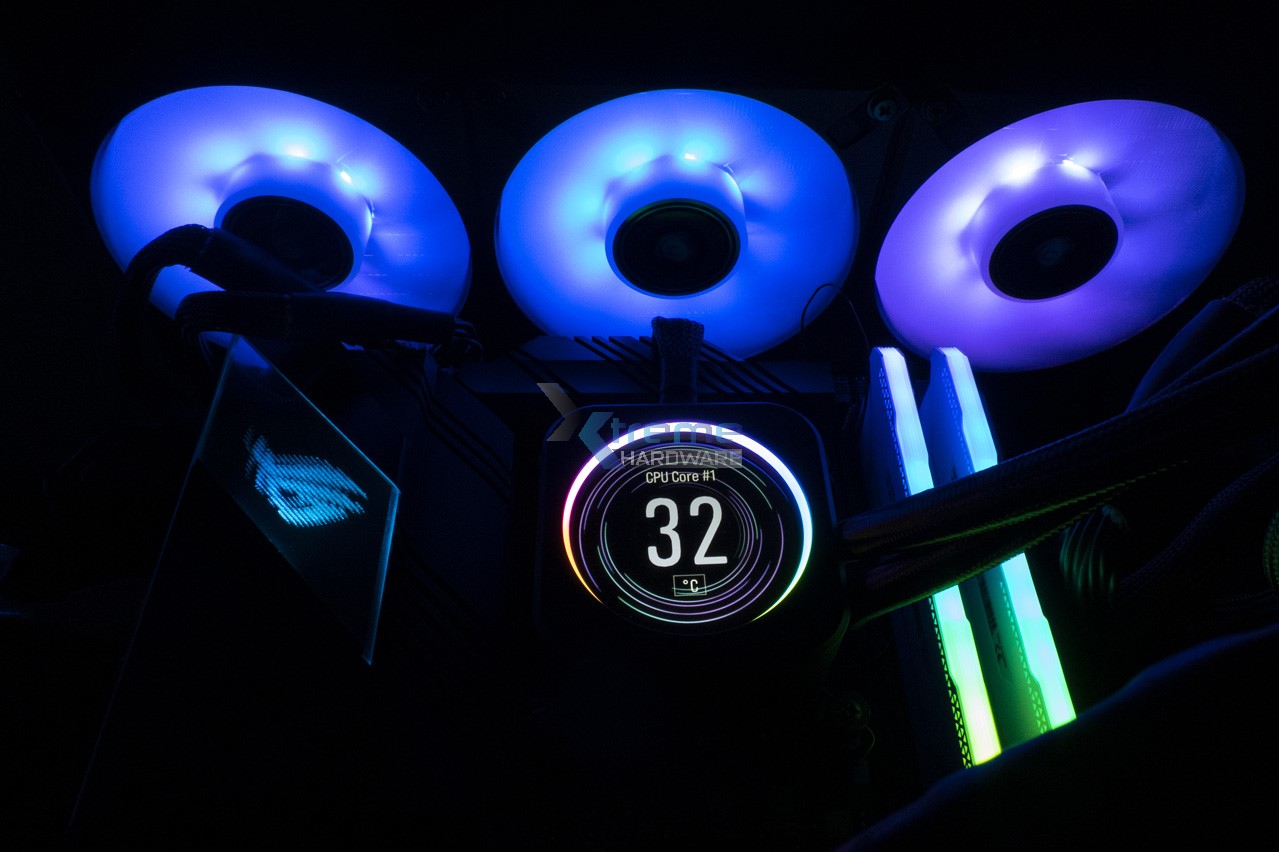

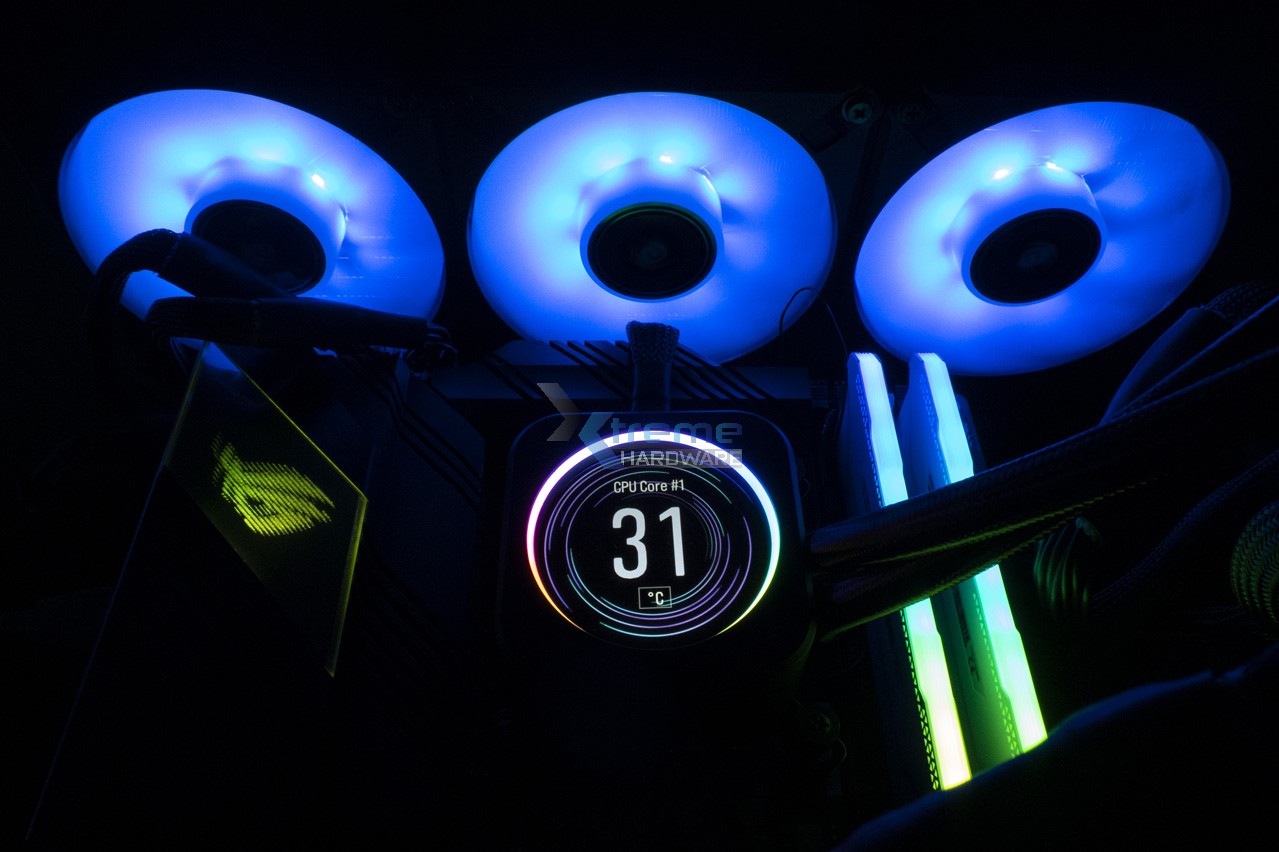

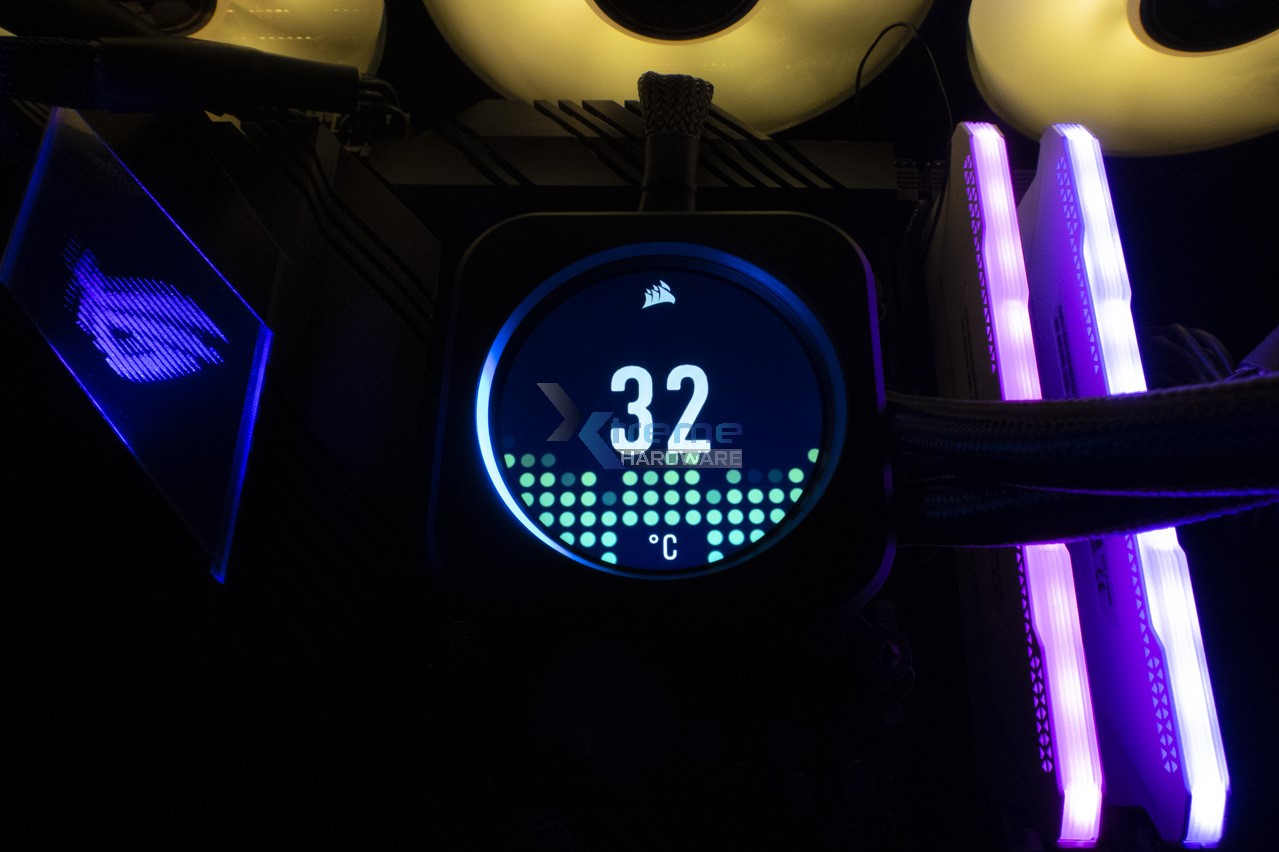

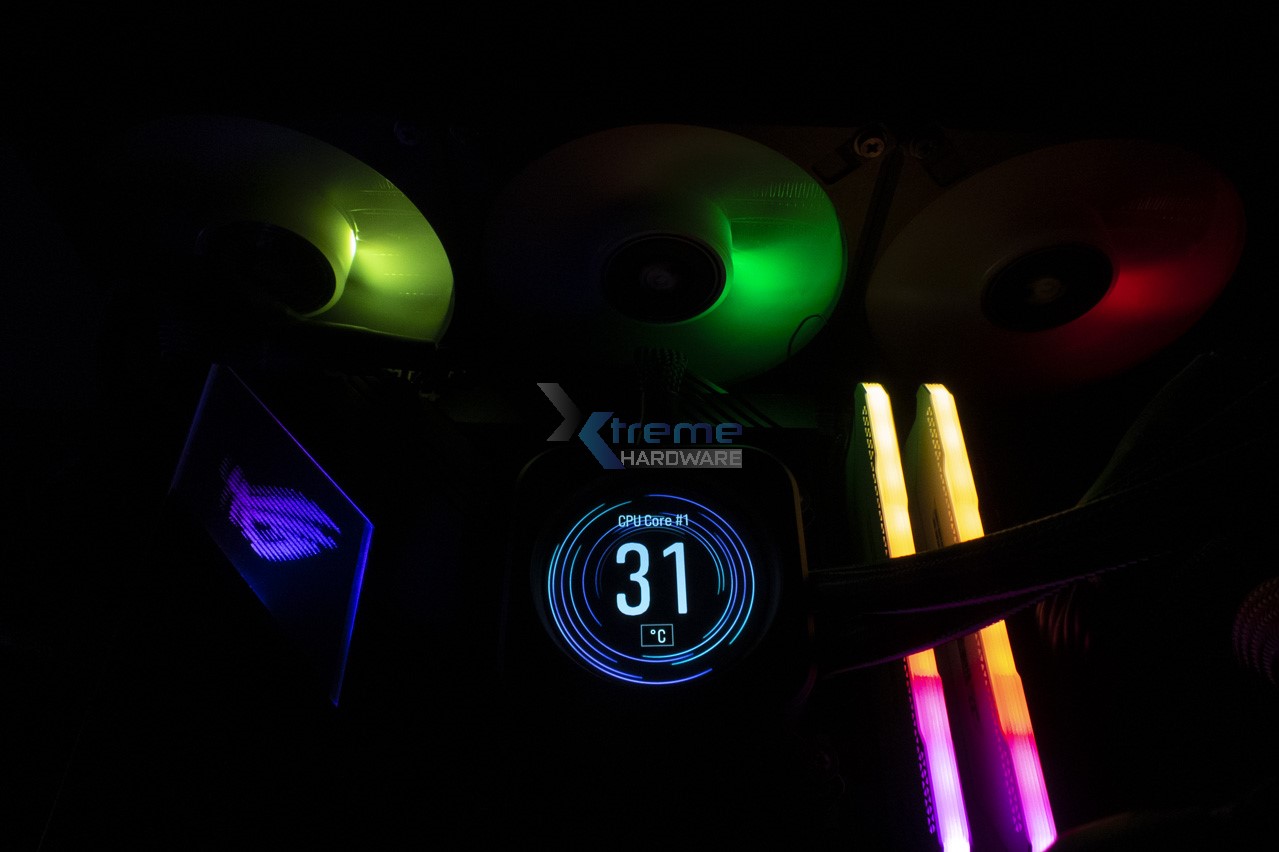

Vi lasciamo a qualche scatto dell’illuminazione RGB di ventole e del display.

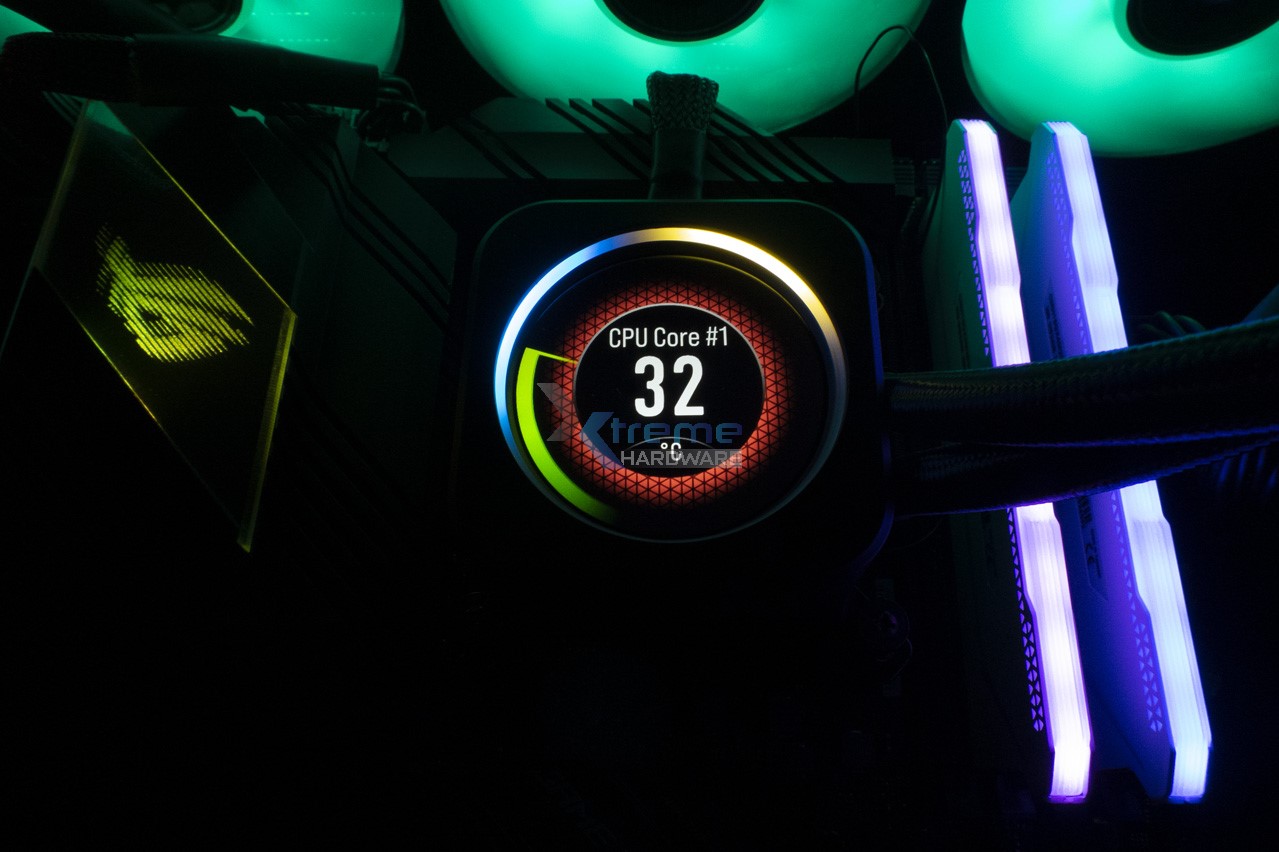

Display
